特長

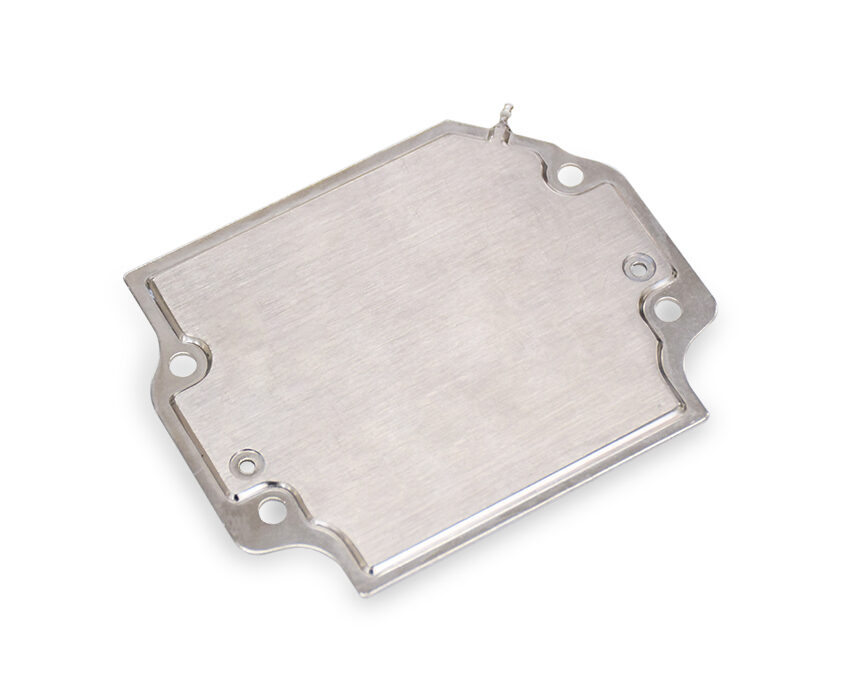

- ・ベイパーチャンバーは、従前からのヒートシンクよりも小空間での冷却用途ニーズに応えるために開発された面状の空冷部品です・局所的な入熱に対して、熱を高速で移動、拡散
- ・面内の温度分布が均一
- ・薄型化、大型化が可能
- ・ベイパーチャンバーを発熱する部品で挟み込むことにより、狭い場所でも放熱が可能
使用用途
・ノート型パソコン、スマートフォン、LED照明装置、PCのCPU発熱対策などの小型精密機器の冷却用途・均熱用途
仕様
仕様例
| 台座形タイプ | 平板型タイプ | 薄型タイプ | |
|---|---|---|---|
| サイズ(mm) |
縦横：45～300 厚さ：3～5 |
縦横：45～300 厚さ：0.3～3 |
縦横：45～120 厚さ：0.3～1 |
| 材質 | C1020 | ||
| 作動液 | 純水 | ||
200×300 mm 台座形タイプの場合の諸元例（参考値）
| 外観 | 熱抵抗 (℃/W） | ＜ 0.033 |
|---|---|---|
 |
最大熱輸送量 Q-Max (W) | 300 |
| 動作温度 (℃) | 0 ～ 100 | |
| リーク限界温度 (℃) | 250 | |
| 試験条件 | ・Note PCでの使用を想定。 ・環境溫度：通常の室温(20℃前後) ・熱源相対位置：ベイパーチャンバーの中央部 ・垂直/水平応用：水平※上記数値は、計算上の参考値であり、保証値ではございません。 |
