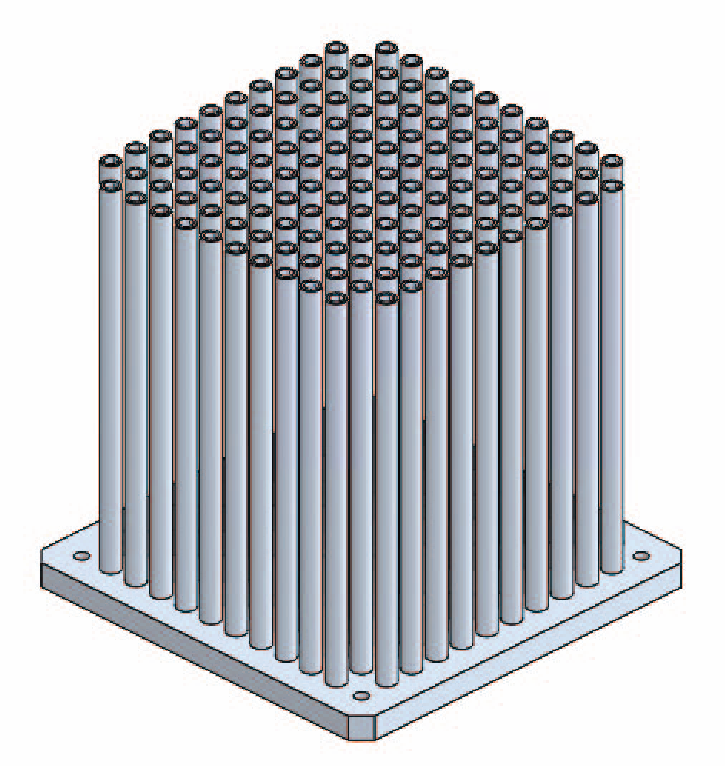

課題：自然空冷ヒートシンクの最適化

自然空冷ヒートシンクは一般的に包絡体積で性能が決まると言われています。
また、冷却能力が高まれば高まるほど、必要とされる体積が飛躍的に大きくなり、体積当たりの冷却効率は低下していくという特長があります。
熱解析を利用し、冷却性能と体積の関係を把握することで、効率の良い設計が可能となります。

■結果：自然空冷ヒートシンクの高さと性能の関係

高さ	50mm	100mm	200mm	250mm

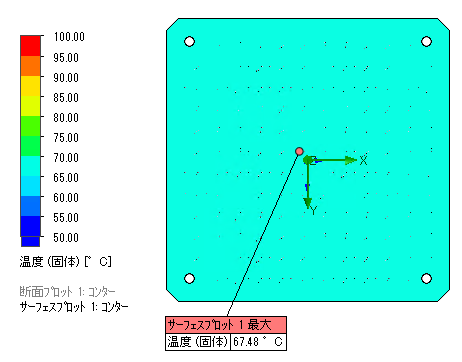

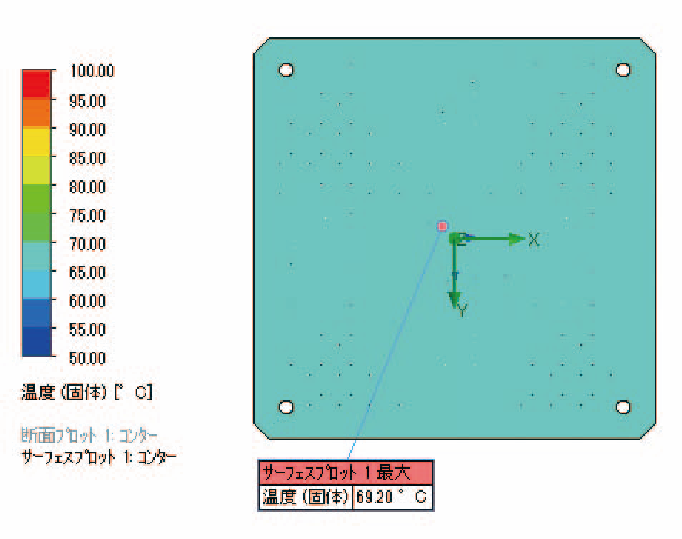

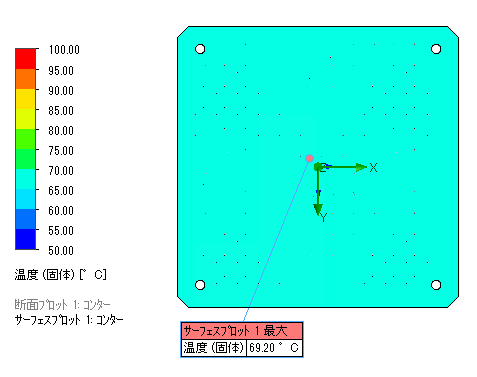

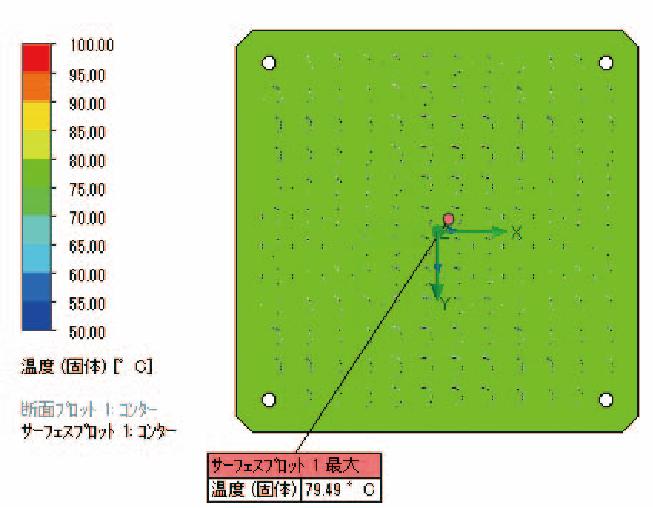

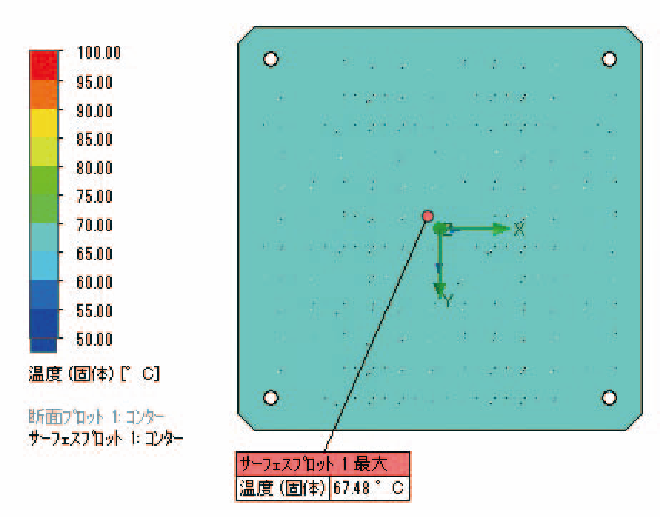

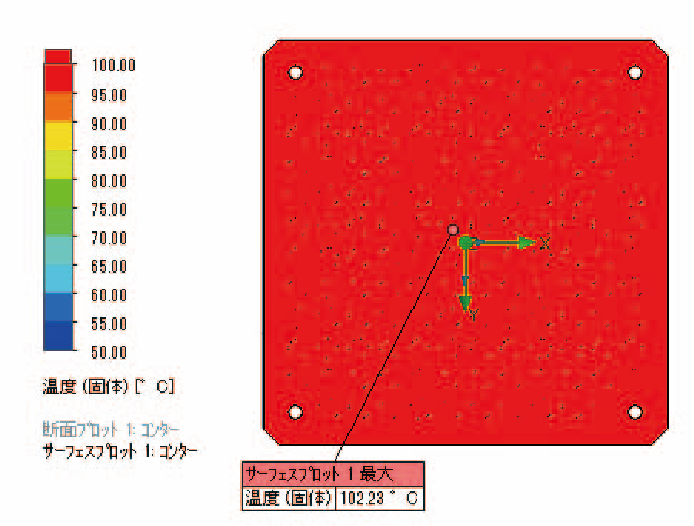

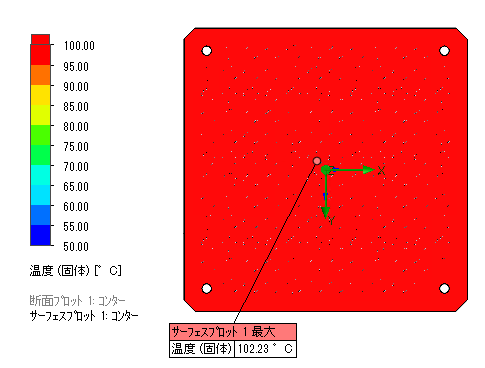

熱源接触面温度

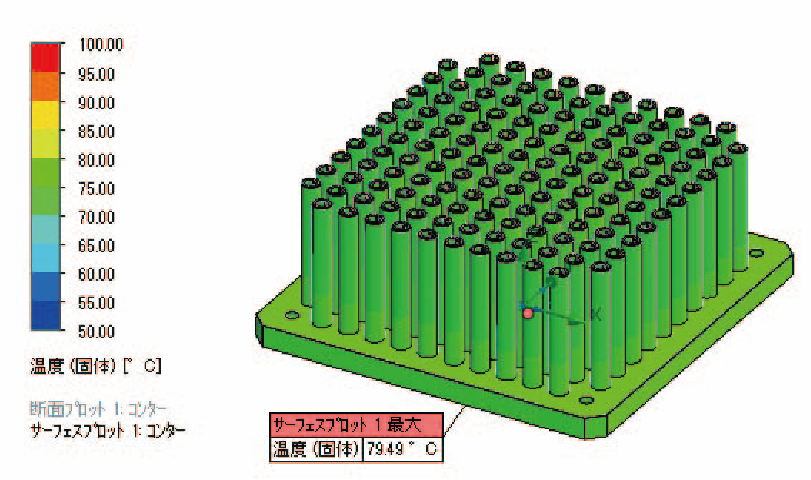

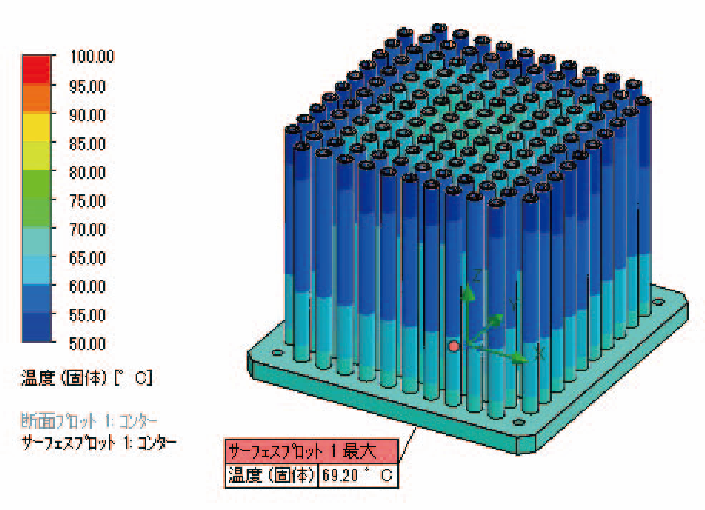

全体温度
熱源接触部温度	102.2℃	79.5℃	69.2℃	67.5℃
