課題：ヒートシンクの最適化

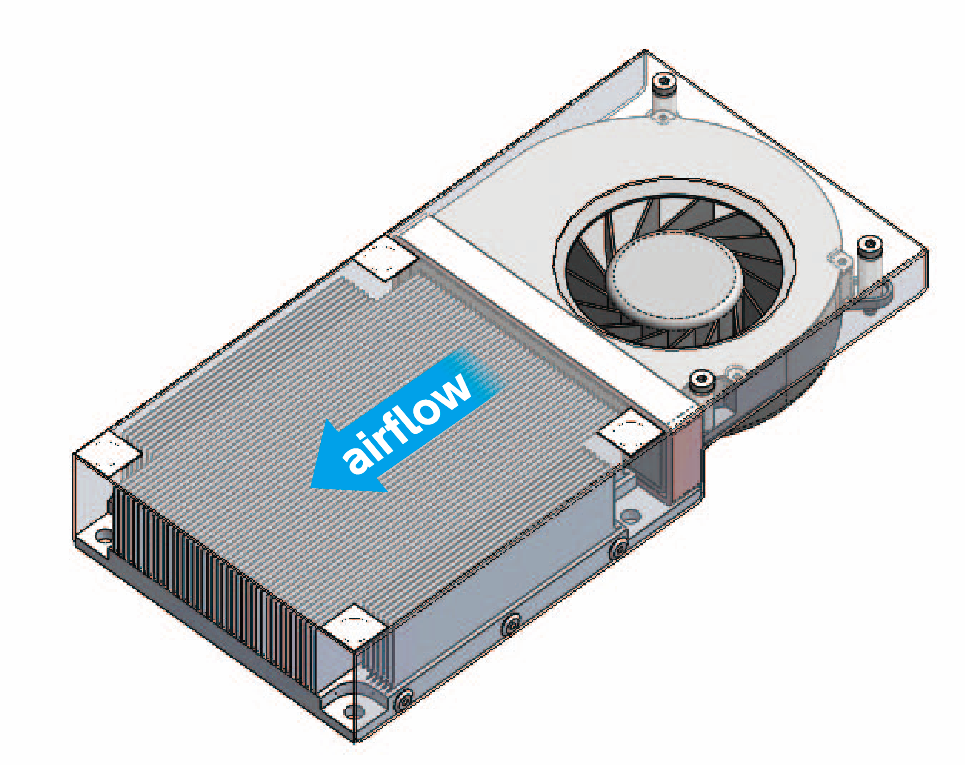

同じサイズ、同じ空冷条件にて、ヒートシンクのフィン枚数を変えたときの、熱源温度を確認し、形状の最適化を行います。

■結果：フィン枚数を製造限界まで詰めると、およそ４～５℃の改善効果
（フィン56枚は製造品質を考慮した製造限界）

フィン枚数	45枚	50枚	56枚
フィンピッチ	2.0mm	1.8mm	1.6mm

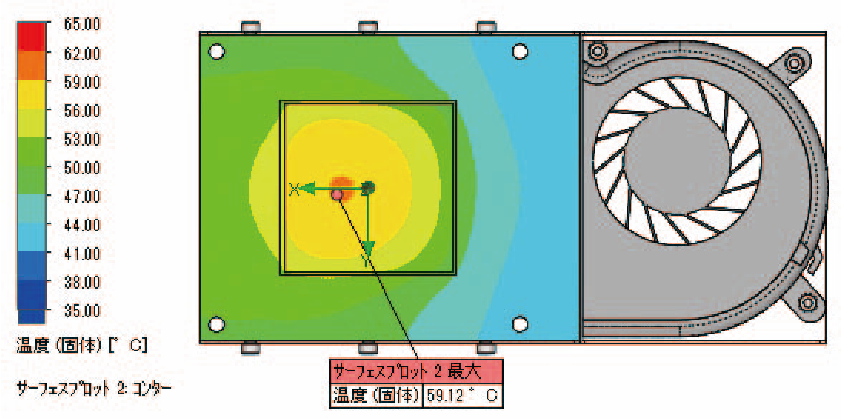

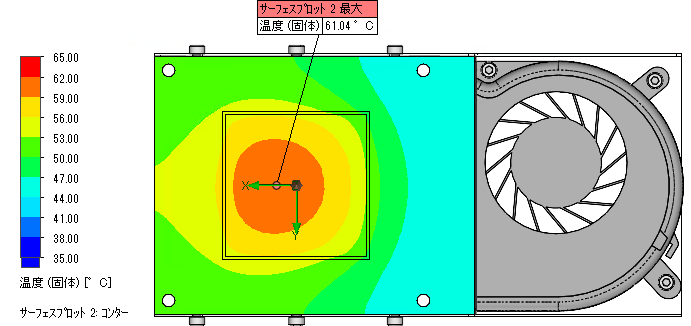

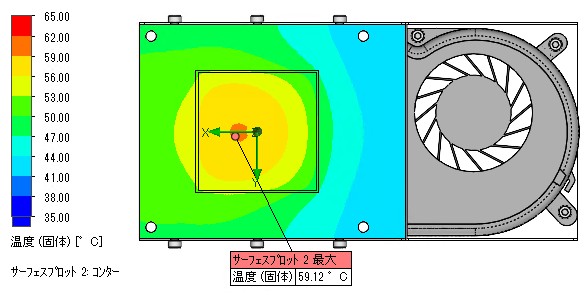

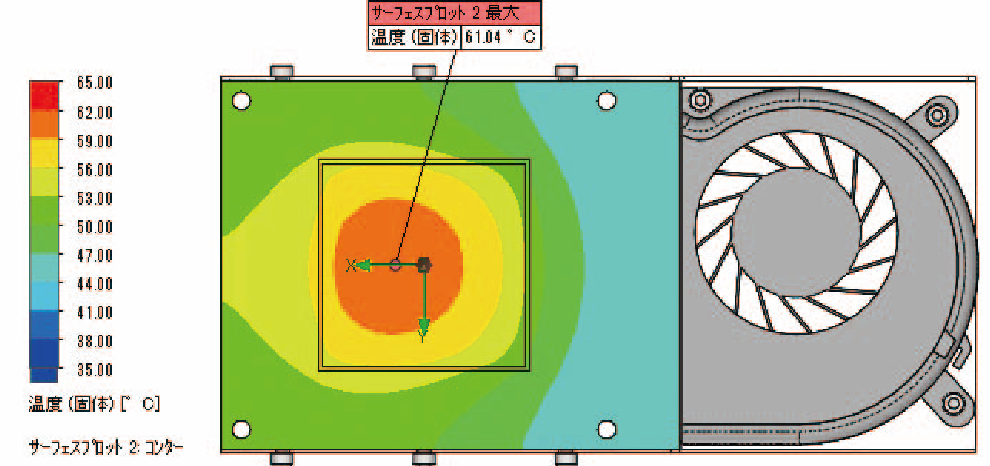

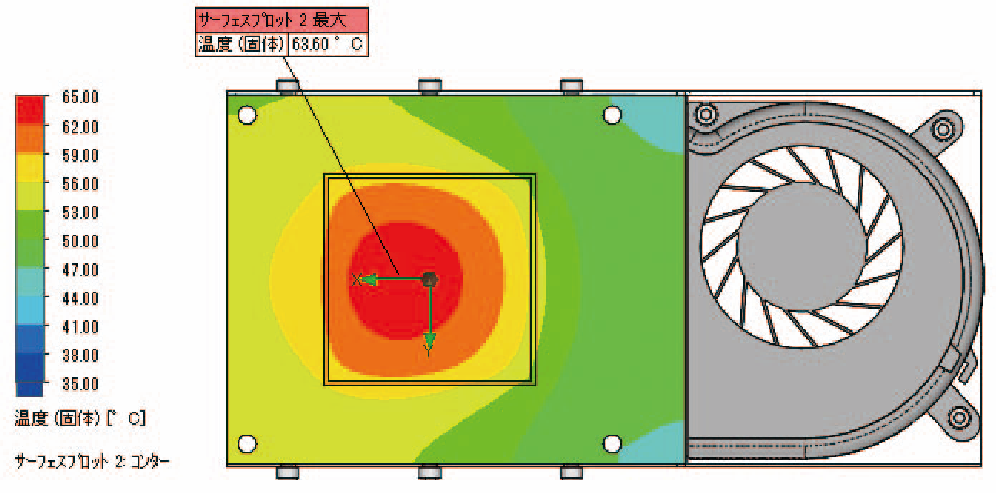

温度分布

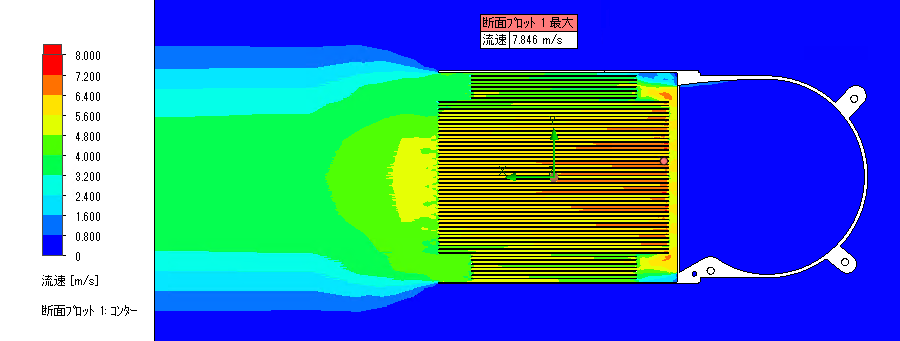

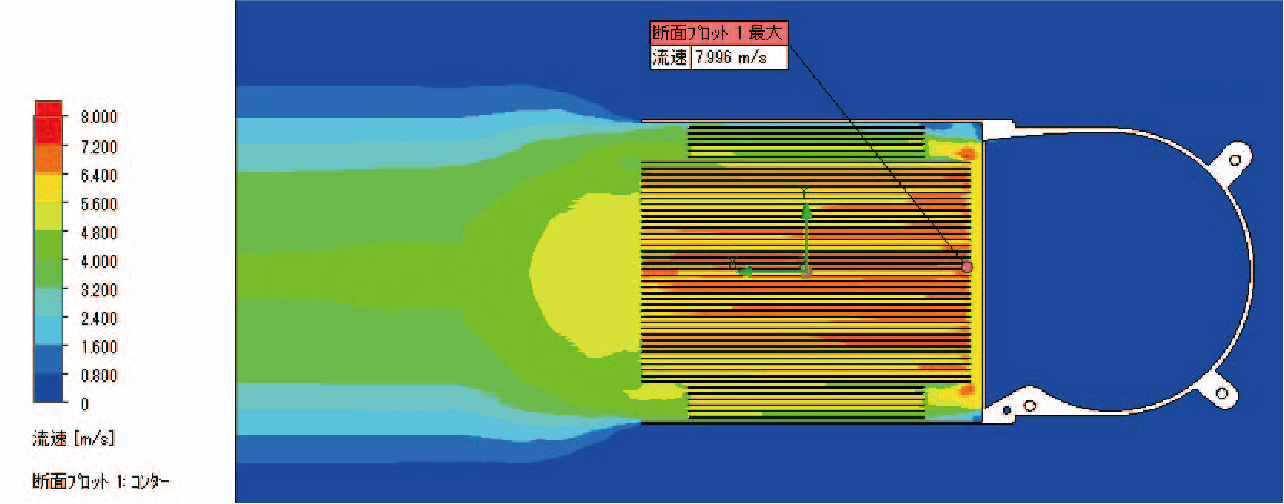

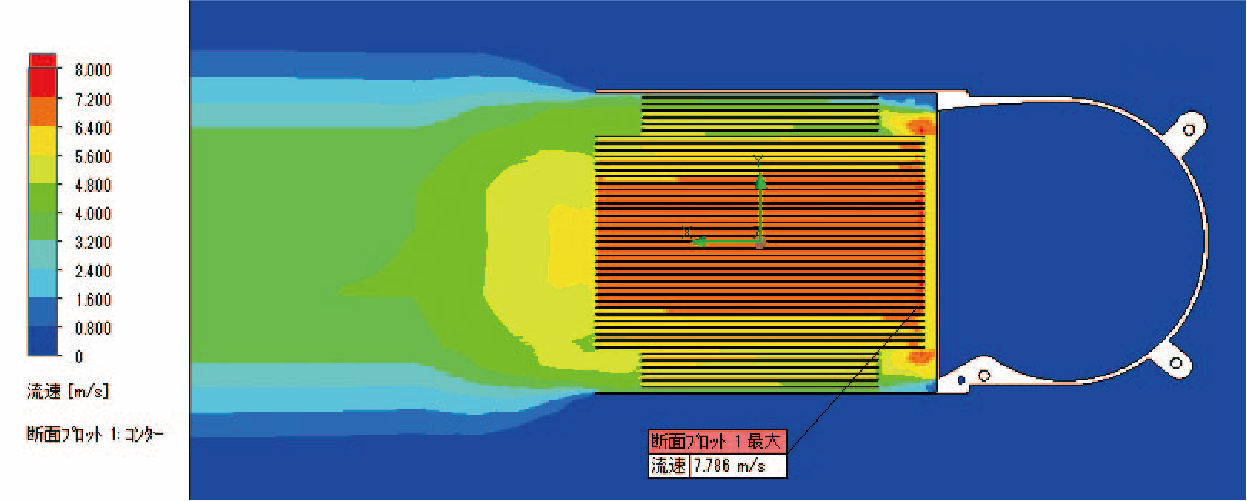

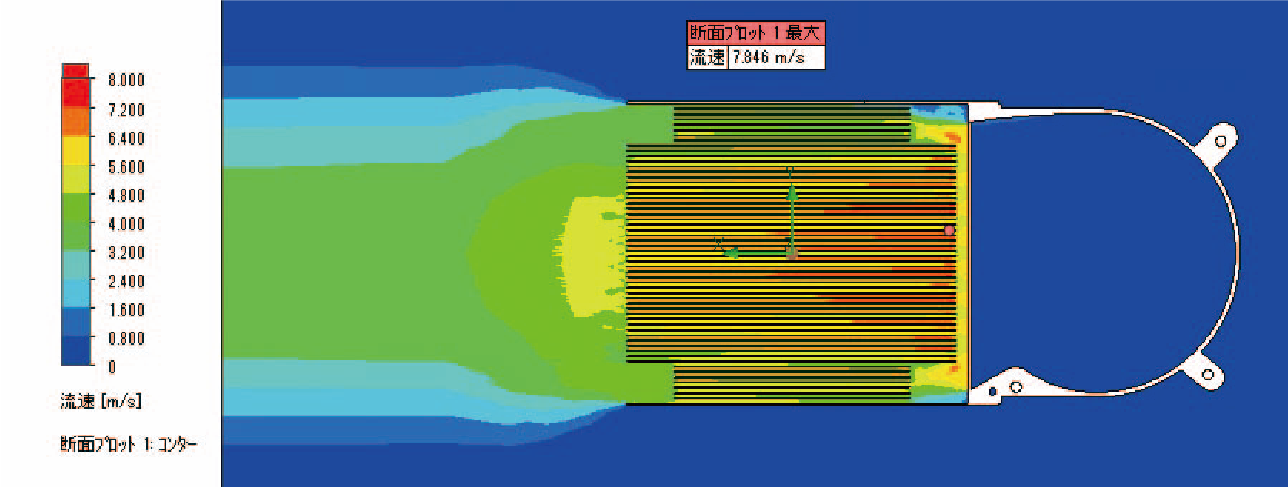

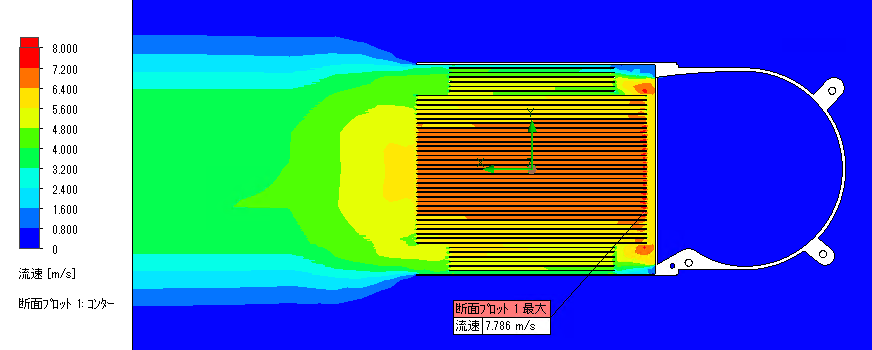

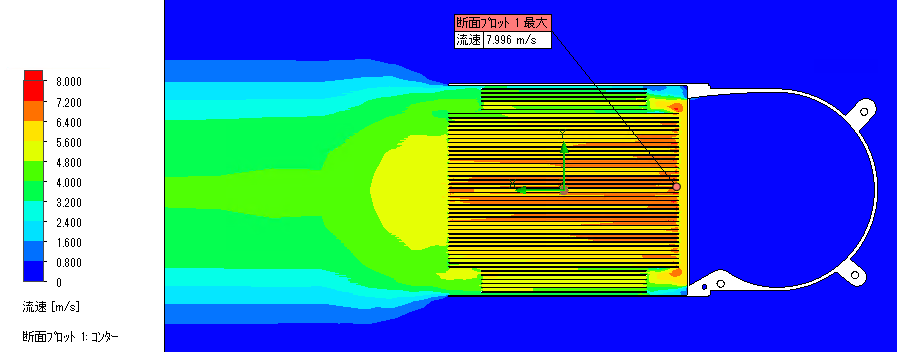

流速
熱源最高温度	63.6℃	61.0℃	59.1℃
