課題：空冷条件の最適化

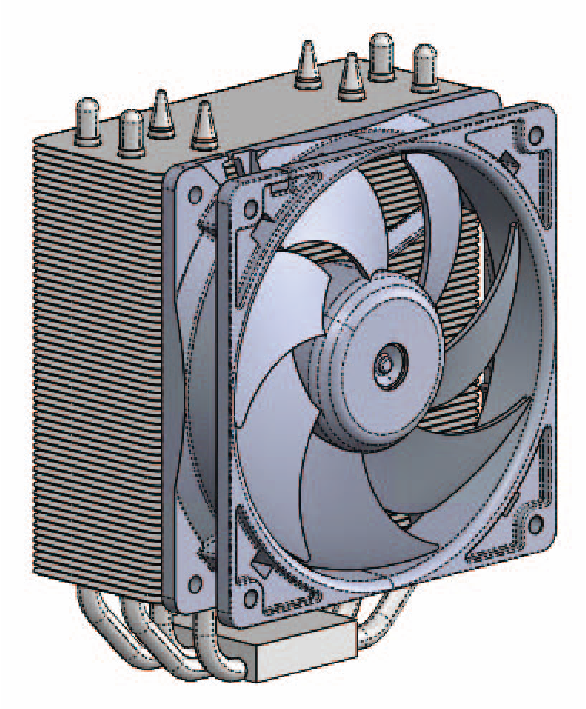

同じヒートシンクにて、空冷条件（ファン）を変えたときの熱源温度を確認します。
一般的に冷却能力が高いファンは騒音が大きい傾向があるため、温度と騒音のバランスを考慮し、適切なファン選択を行います。

■結果：目標とする冷却性能（熱抵抗）に合わせて最適なファンを選定

ファンType	ファンType1	ファンType2	ファンType3
最大風量	4.8 ㎥/min	3.3 ㎥/min	2.5 ㎥/min
最大静圧	224 Pa	96 Pa	45 Pa
騒音	58 dBA	45 dBA	36 dBA

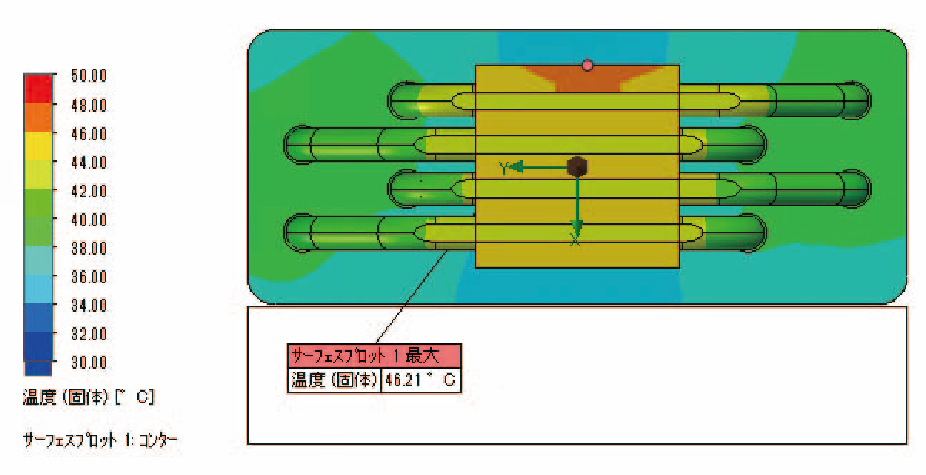

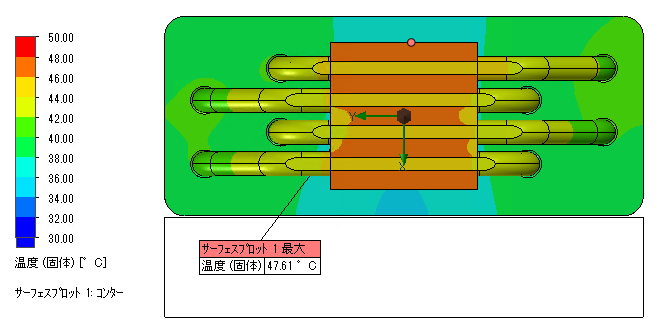

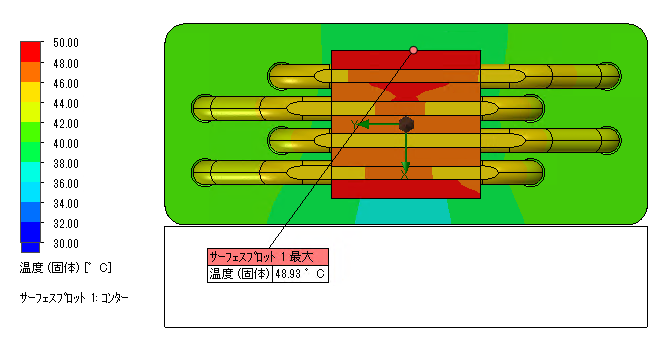

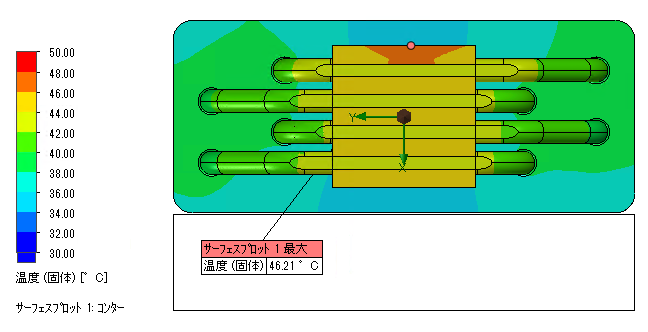

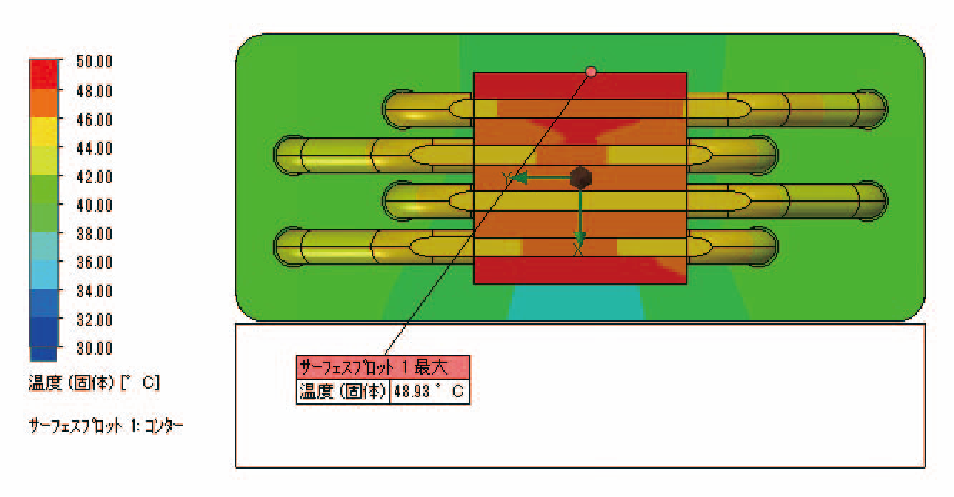

温度分布

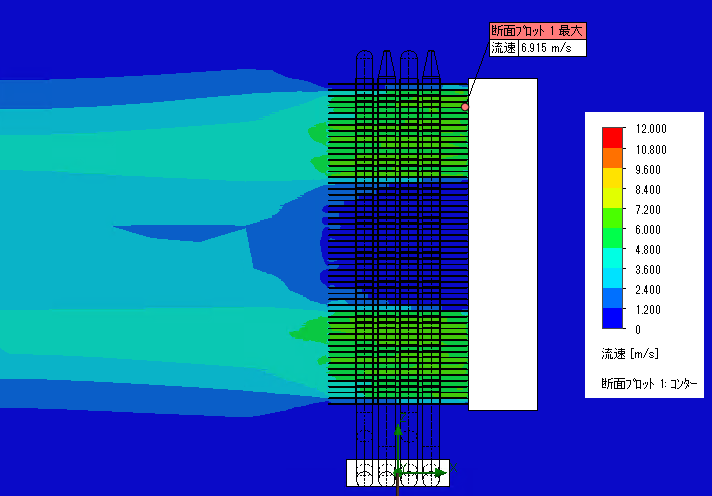

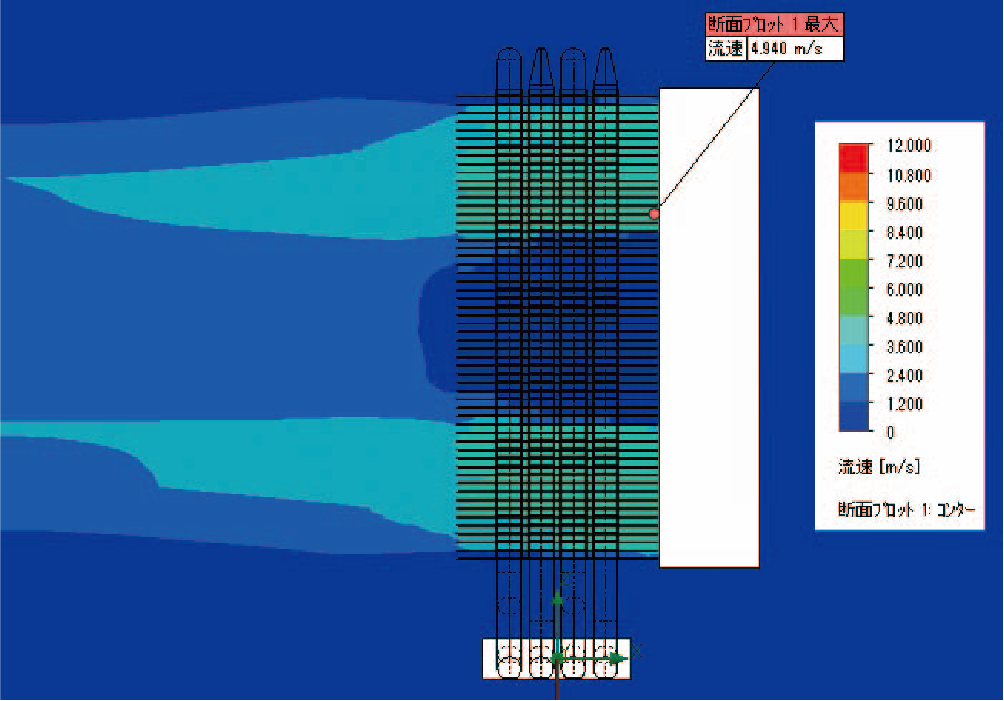

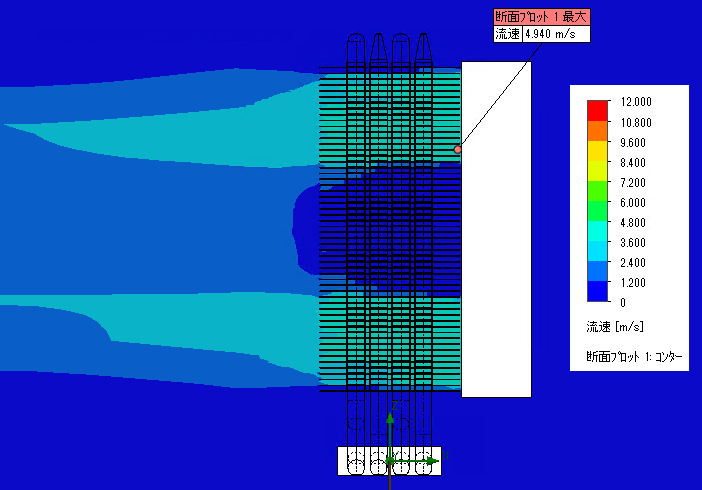

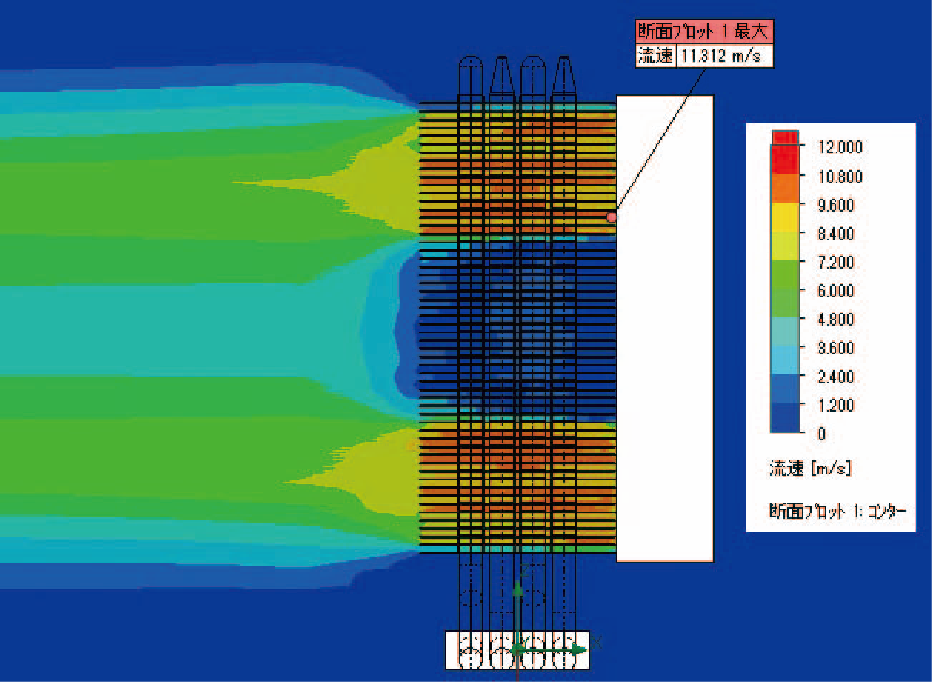

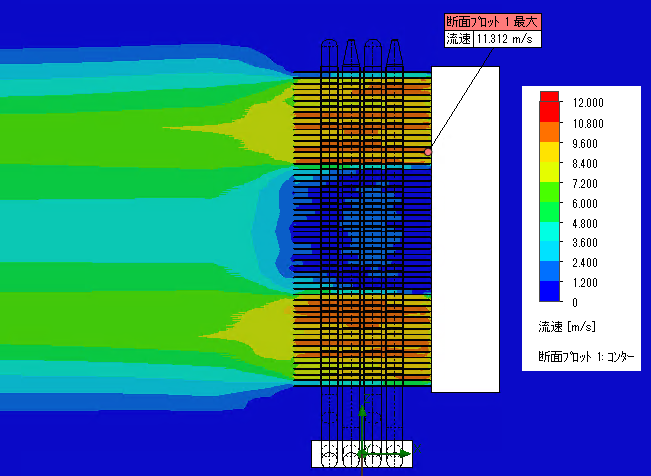

流速
熱抵抗	0.106 ℃/W	0.113 ℃/W	0.120 ℃/W
