【解析事例】吸着用途②　所定の吸引力を超える設計解

マグネットテクノロジー

課題：所定の吸引力を超える設計解

■解決の着眼点

バックヨークのサイズとその効果

■条件

吸引力･･･0.7N以上
磁石の厚さ･･･2.5mm以下
ヨークの厚さ･･･0.5mm以下
空間ギャップ･･･3.5mm

■結果

	A	B	C	D
構造	バックヨーク付磁石	バックヨーク付磁石 3.6mmスライド	バックヨーク付磁石	バックヨーク付磁石
磁石サイズ（mm）	7.5×5×2.5	7.5×5×2.5	7.5×7.5×2.5	7.5×7.5×2.5
磁石個数	2個 or 1個多極	2個 or 1個多極	1個	1個
ヨークサイズ（mm）	15×5×t0.5	15×5×t0.5	10×10×t0.5	15×15×t0.5
吸着板サイズ（mm）	16×6.6×0.5	16×6.6×0.5	10×10×t0.5	15×15×t0.5
空間ギャップ（mm）	3.5	3.5	3.5	3.5

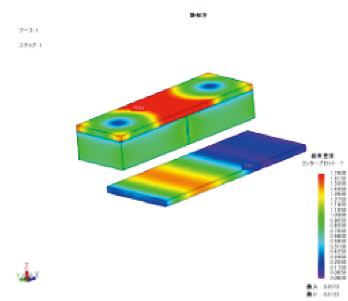

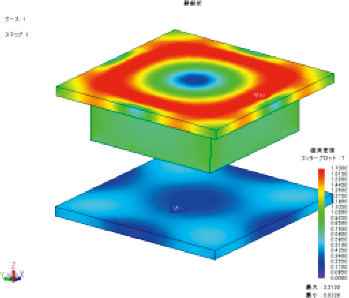

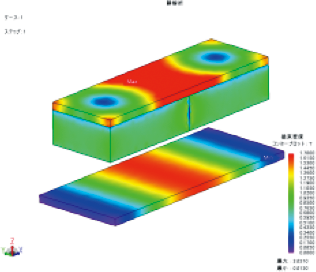

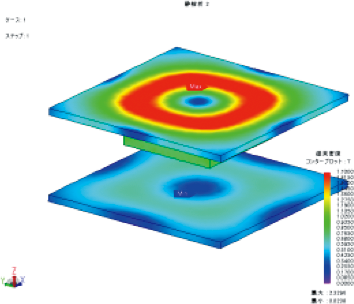

磁気分布（コンター図）
計算吸引力（N）	0.71	0.68	0.36	0.77
漏洩磁束密度（mT）	230	230	100	90
磁石体積（㎣）	187.5	187.5	140.6	140.6
ヨーク体積（㎣）	37.5	37.5	50.0	112.5
吸着板体積（㎣）	52.8	52.8	50.0	112.5

■解説

磁気を利用した吸引効果を上げる場合、磁石のサイズを大きくすることが一般的であるが、この課題では厚さ制約があり、面積もあまり大きくできないことが前提としてあったため、ヨークの助長効果を追求した。
結果を見ると、Dが最も吸引力が高く、漏洩磁束密度も小さい。
ヨークと吸着板の体積は一番大きいが、高価な磁石サイズを小さくしてあるので、コスト上のメリットは十分にある。
これらのケーススタディの中で、最も効率的な設計はDと言える。
