強吸着でダウンサイジングを実現
特長
- ・ネオジム磁石は、ネオジム・鉄・ホウ素を主成分とし、現有する磁石の中で最高の磁気特性を持つ磁石です
- ・ネオジム磁石は希土類磁石の代表的磁石で、吸着力が他の磁石に比べて強いのが特徴です
- ・小型化しても満足できる吸着力を得ることができるので、ダウンサイジングを目的とした需要に十分応えることができます
- ・機械的強度に優れている一方、高温には不向きです
- ・錆びやすい特徴があるので、防錆のためメッキ加工を施します
使用用途
・モーターやセンサー、精密機械 など
このカテゴリーの商品は、当社関係会社マグテックのオンラインショッピングサイトで購入できます。
仕様
ネオジム磁石 N35 温度差による減磁曲線比較

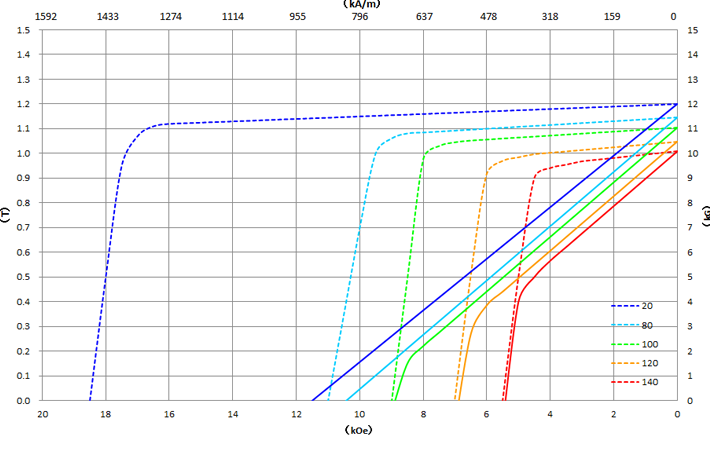

ネオジム磁石 N35H 温度差による減磁曲線比較
ネオジム磁石 N35SH 温度差による減磁曲線比較
ネオジム磁気特性
| 素材 グレード |
残留磁束密度 (Br) |
保磁力 (Hcb) |
保磁力 (Hcj) |
最大エネルギー積 (BH)max |
温度係数 (αBr) |
耐熱工作温度 (Working Temp) |
キュリー温度 (Curie Temp) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| kG | mT | kOe | kA/m | kOe | kA/m | MGOe | kJ/m3 | %/℃ | ℃ (H/D =0.7) | ℃ | |
| 35 | 11.7-12.2 | 1170-1220 | 10.8-11.4 | 860-907 | ≧12 | ≧955 | 33-36 | 263-287 | -0.12 | ≦80 | 310 |
| 42 | 13.0-13.6 | 1300-1360 | 11.7-13.1 | 931-1043 | ≧14 | ≧1114 | 40-44 | 318-350 | -0.12 | ≦80 | 310 |
| 50 | 14.0-14.4 | 1400-1440 | 12.9-14.1 | 1026-1122 | ≧14 | ≧1114 | 47-51 | 374-406 | -0.12 | ≦80 | 310 |
| 35H | 11.7-12.2 | 1170-1220 | 10.8-11.4 | 860-907 | ≧17 | ≧1353 | 33-36 | 263-287 | -0.11 | ≦120 | 340 |
| 40H | 12.7-13.3 | 1270-1330 | 11.5-12.9 | 915-1027 | ≧17 | ≧1353 | 38-42 | 302-334 | -0.11 | ≦120 | 340 |
| 41H | 10.8-11.0 | 1270-1330 | 11.5-12.9 | 915-1027 | ≧17 | ≧1353 | 38-42 | 302-334 | -0.11 | ≦120 | 340 |
| 44H | 13.3-13.9 | 1330-1390 | 11.9-13.3 | 947-1056 | ≧17 | ≧1353 | 42-46 | 334-366 | -0.11 | ≦120 | 340 |
| 47H | 13.7-14.1 | 1370-1410 | 12.8-14.0 | 1019-1115 | ≧16 | ≧1273 | 45-49 | 358-390 | -0.11 | ≦120 | 340 |
| 35SH | 11.7-12.2 | 1170-1220 | 10.8-11.4 | 860-907 | ≧20 | ≧1592 | 33-36 | 263-287 | -0.10 | ≦150 | 340 |
| 42SH | 12.7-13.3 | 1270-1330 | 11.6-13.0 | 923-1035 | ≧21 | ≧1671 | 39-43 | 310-342 | -0.10 | ≦150 | 340 |
| 45SH | 13.3-13.9 | 1330-1390 | 12.5-13.9 | 995-1107 | ≧21 | ≧1671 | 43-47 | 341-373 | -0.10 | ≦150 | 340 |
| 35UH | 11.7-12.3 | 1170-1230 | 10.9-12.3 | 867-979 | ≧30 | ≧2388 | 32-36 | 255-287 | -0.10 | ≦180 | 350 |
| 38UH | 12.3-12.9 | 1230-1290 | 11.4-12.8 | 907-1019 | ≧25 | ≧1990 | 35-39 | 278-310 | -0.10 | ≦180 | 350 |
| 40UH | 12.6-13.2 | 1260-1320 | 11.5-13.2 | 939-1051 | ≧25 | ≧1990 | 37-41 | 294-326 | -0.10 | ≦180 | 350 |
