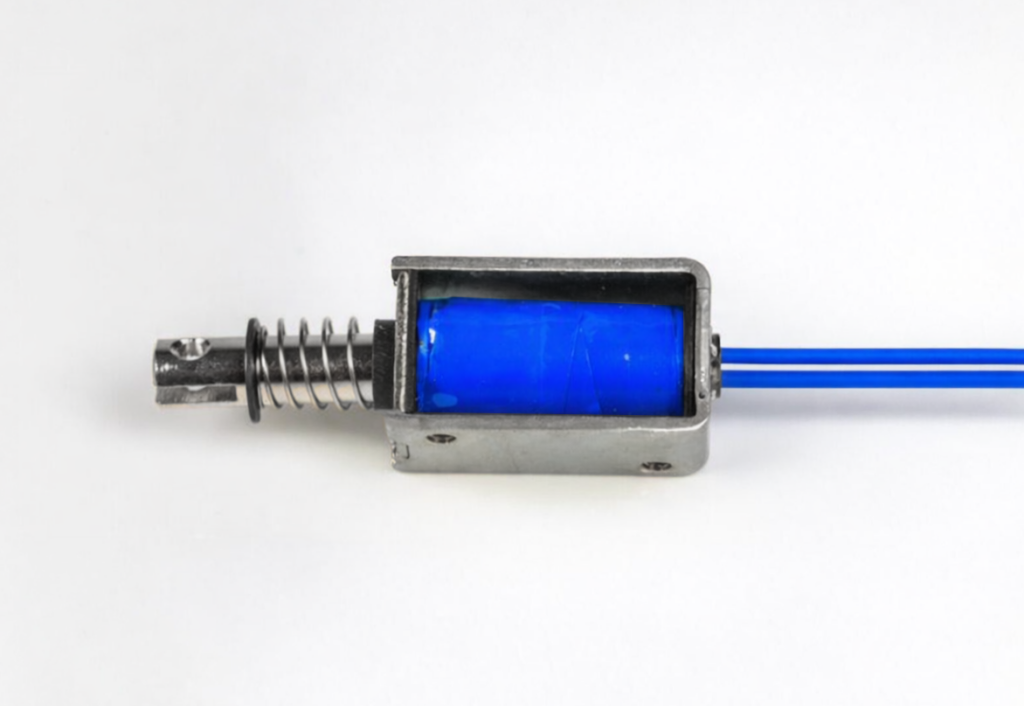

ソレノイドとは
ソレノイドは、電気エネルギーを機械的動作に変換するデバイスの一種で、多くの工業用途や家庭用電器に使用されています。一般的に、ソレノイドは電磁コイルと可動鉄心から成り立っています。
■ソレノイドの基本的な仕組み
ソレノイドの基本的な仕組みは非常にシンプルです。電流がコイルを通ると、その結果として生じる磁場により、可動鉄心が引き寄せられます。電流が遮断されると、磁場は消失し、可動鉄心は元の位置に戻ります。これにより、ソレノイドは直線的な動作を実現します。
■ソレノイドの特長
ソレノイドはその単純さと効率性から多くのアプリケーションで使用されています。以下に、ソレノイドの主な特長をいくつか挙げてみましょう。
直線的な動き: ソレノイドの主な特長は、電気エネルギーを直線的な動きに変換できることです。このため、バルブやスイッチなどの制御によく使用されます。
高速動作: ソレノイドは電流を通じた磁場の生成と消失により動作するため、非常に高速な動作が可能です。
堅牢性: 部品数が少なく、構造が単純であるため、ソレノイドは非常に堅牢で信頼性が高いです。
コスト効率: ソレノイドはその構造上、製造が比較的簡単でコスト効率が良いです。大量生産に適しており、安価なコンポーネントとして広く使用されています。
ソレノイドの種類と特性
ソレノイドは多種多様で、その動作の方式や特性によって、いくつかの種類に分けることができます。それぞれの種類は特定の用途に最適化されており、適切なソレノイドを選択する必要があります。
■プルソレノイドとプッシュソレノイドの違い
最も一般的なソレノイドの分類方法の一つは、動作方式によるものです。ソレノイドは大きく分けて「プルタイプ」および「プッシュタイプ」の2種類に分類できます。
プルソレノイド: プルソレノイドは、電流が通ると可動鉄心がコイルの中に引き込まれ、電流が遮断されると元の位置に戻る方式です。元の位置に戻る動作はスプリングにより行われます。
プッシュソレノイド: プッシュソレノイドは、電流が通ると可動鉄心がコイルから押し出され、電流が遮断されると元の位置に戻る方式です。こちらも元の位置に戻る動作は通常はスプリングにより行われます。
これらの動作方式は、ソレノイドに求められる機能によって選ばれます。
■自己保持ソレノイドの特性
一方、自己保持ソレノイドは特殊な種類のソレノイドで、特定の位置で可動鉄心を保持する機能を持っています。これは電流が遮断されたときでも可動鉄心が元の位置に戻らず、磁気的にまたは機械的にその位置を保つことが可能です。
自己保持ソレノイドは、消費電力を削減し、長時間にわたる固定位置での動作が必要なアプリケーションに特に適しています。例えば、ドアロックや電磁ブレーキなどの用途に使用されることがあります。
目的とするアプリケーションに最適なソレノイドを選定するために、これらのソレノイドの基本的な種類と構造を理解することは大変重要です。
ソレノイドの用途、使用例
ソレノイドの直線的な動作と高速応答性は、さまざまな産業やアプリケーションにおける多岐にわたる用途に適しています。以下に、その使用例の一部を挙げてみましょう。
■小型バイブレータ
ソレノイドは小型バイブレータの一部として広く使われています。ソレノイドに交流電流を加えると交流電流のサイクルに従って可動鉄心がコイルの中に入ったり出たりします。これは、PWM通電のような短いパルスの電流がソレノイドに供給される状態と同じになり、可動鉄心が素早く動き、振動が発生することになります。
これらのデバイスは、携帯電話のマナーモードのバイブレータやゲームコントローラーなどのデバイスで振動を生成するために使用されます。
■切り換え機構
ソレノイドは、電子デバイスや機械の切り換え機構にも用いられます。ソレノイドを動作させ、その直線的な動きによりスイッチを開閉させたり、レバーを移動させたりすることができます。
この特徴を生かして、自動販売機のコイン機構や車の自動ドアロック、さらには産業用ロボットなどに利用されています。
これらの使用例を通じて、ソレノイドの多様性とその広範な応用範囲がわかるはずです。しかし、これらの利用例が全てではありません。
ソレノイドはその単純さ、信頼性、そして高速で精密な動作のため、多くの用途に使用することができます。実際、産業分野や身近なところで非常に多く使用されています。
ソレノイドの選び方と注意点
ソレノイドを選ぶ際には、その用途と環境に応じた特性を考慮する必要があります。以下に、ソレノイドを選ぶ上で考慮すべきいくつかの主要な要素について詳しく説明します。
■電力要件
ソレノイドの動作には電力が必要です。そのため、利用可能な電力供給とソレノイドの電力要件が一致するか確認することが重要です。また、ソレノイドの効率も考慮に入れるべきで、より高いパワー出力を必要とするアプリケーションでは、高効率のソレノイドが適しています。
■動作環境
ソレノイドは一般的に堅固で耐久性がありますが、その動作環境によっては特別な考慮が必要な場合もあります。例えば、高温や高湿度、振動や衝撃がある環境では、これらの条件に対応した設計や材料を持つソレノイドが必要となるでしょう。
■サイズと形状
ソレノイドのサイズと形状は、その設置場所と用途によって大きく影響を受けます。必要な力とストローク（可動鉄心の移動距離）、利用可能なスペースを考慮して、適切なサイズと形状のソレノイドを選択する必要があります。
■継続使用時間と寿命
ソレノイドの選択においてもう一つ考慮すべき要素は、予想される使用時間と寿命です。連続使用や頻繁な動作を必要とするアプリケーションには、それに耐える能力をもったソレノイドを選ぶべきです。長寿命のソレノイドはメンテナンスの頻度を減らし、全体の運用コストを削減します。
これらの要素を考慮することで、目的とするアプリケーションに最適なソレノイドを選択することができるでしょう。
