電源不要でメンテナンスフリー
概要

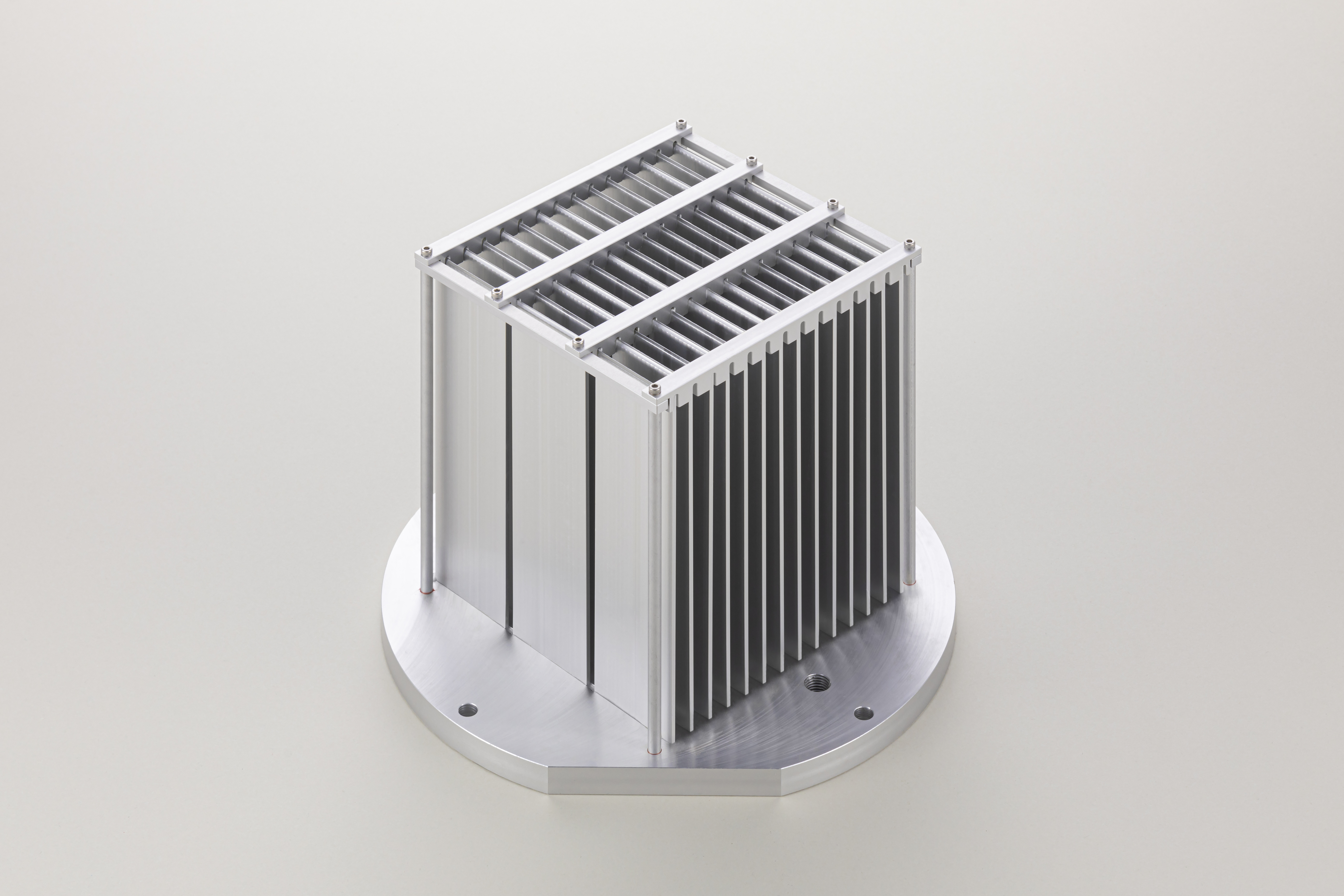

フィンにアルミヒートパイプを用いたヒートシンクです。
アルミヒートパイプの高い熱伝導率で熱をフィンの先端まで速やかに伝えるため、高い放熱性能が期待できます。
また、フィンをフレームで保持しているため、剛性にも優れます。
特長
- ・アルミヒートパイプの熱伝導率が非常に高いので高性能です
- ・アルミヒートパイプは中空構造なので軽量です
- ・主要部品にアルミ系の材料のみで構成されているため、さびや腐食に強く、屋外や高湿度の環境で使用できます
使用用途
-
- 自然空冷にて高い放熱性能が必要な用途に適しています。
- ・LED、通信機器など
設計事例
受熱面は略図の下面

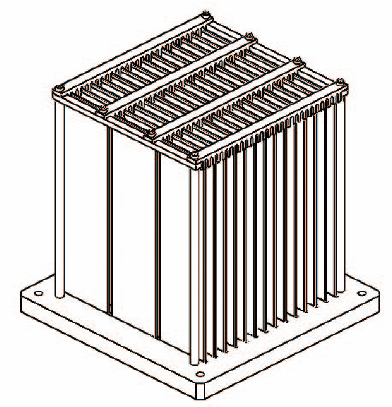

| 対応発熱量 | 構造略図 | 外寸（参考値）W×D×H | 熱抵抗（参考値） |
|---|---|---|---|
| ~220W |  |
210×210×210mm | 0.19 ℃/W |
