プッシュ式マグネットラッチ(シングルタイプ)

指先で軽く押すだけ!ワンタッチで扉が開閉

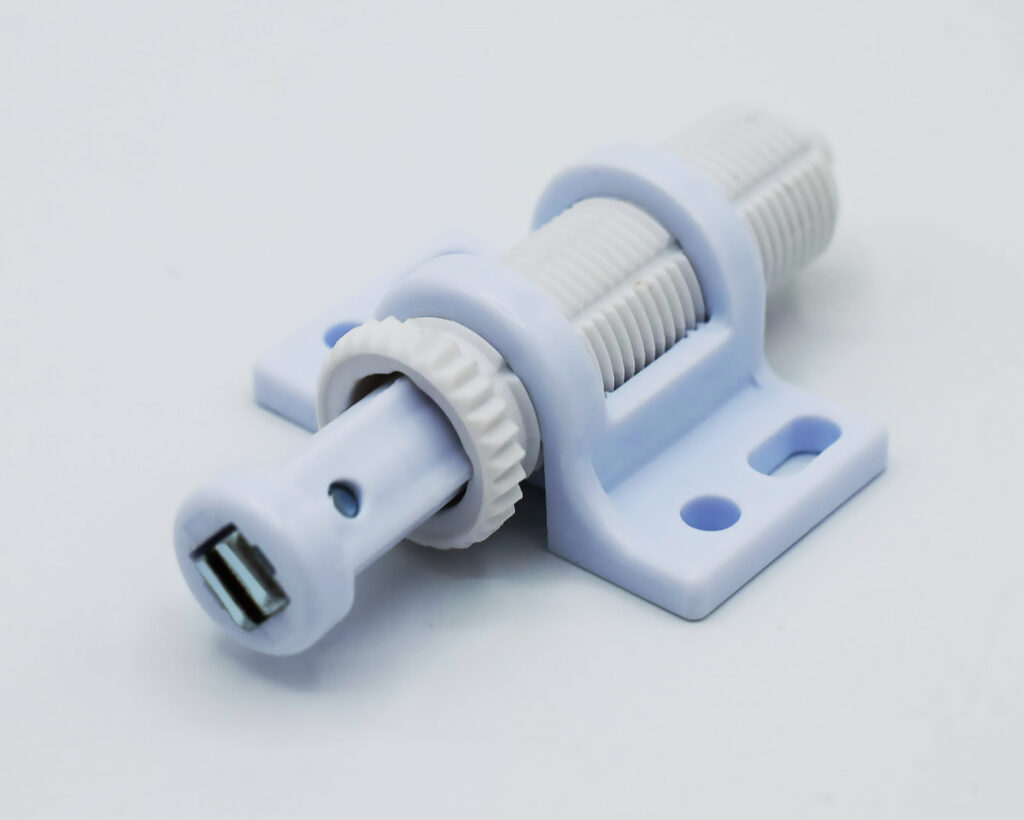

マグネットラッチ(プッシュ式)の写真

特長

  • ・扉を押すだけで楽に開けることが可能
  • ・業界最小サイズで最大吸着力(M11サイズで1kg)
  • ・取付けホルダーを装着すれば取付け、扉との距離調整もワンタッチ

このカテゴリーの商品は、当社関係会社マグテックのオンラインショッピングサイトで購入できます。

オンラインショップはこちら

使用用途

マグネットラッチの使用用途(洗面化粧台)

洗面化粧台の扉

マグネットラッチの使用用途(キッチン)

台所収納棚の扉

マグネットラッチの使用用途(玄関)

玄関吊り戸棚の扉など

マグネットラッチの使用用途(その他収納)

住宅設備における収納家具扉全般 (クローゼット、テレビ台、勉強机など)

このカテゴリーの商品は、当社関係会社マグテックのオンラインショッピングサイトで購入できます。

オンラインショップはこちら

使用メリット

取っ手、ハンドル、つまみ不要で扉の開閉が可能なため  ●扉の見た目をすっきりとみせることができます。(デザイン性、高級感の演出など家具設計の自由度UP)  ●つまむ、にぎる動作ができない場合にも手のひらやひじ、足などを使いワンタッチで開閉が可能になります。

<マグネットラッチ施工イメージ>マグネットラッチの施工イメージ

扉の内部にマグネットラッチを取り付けるため取っ手が不要になり、すっきりとした外観に

仕様

RoHS対応品

品番 SS0082-A01
外観色 ナチュラル
吸着力 1個当たり約0.7kgf ※弊社測定器の測定方法による

吸着板(扉側)

※別売り

φ16×t2.0(中心をM3皿タッピンネジにて固定)

マグネットラッチ(プッシュ式)のイメージ画像

扉との調整距離 0~15mm
吸着位置 1/4回転(0.25mm)でクリック機構付き
※吸着板と本体の取付位置関係については別途相談ください。
飛出ストローク量 10mm
耐久寿命回数 10万回
取付け時下穴 M3×4(専用アダプタ用)
※取付け時、下穴についてはキャビネットの材質により調整の上、決定してください。
本体サイズ

φ12mm×56㎜(最大ストローク時)

マグネットラッチ(プッシュ式)の図面

取付要領 マグネットラッチ(プッシュ式)の取付要領説明図
