「防水」×扉保持×開閉センサ
特長
- ・保護等級にIP67（※）に適合した、防水・防塵仕様（筐体全体）
※IPとは…防水や防塵に関する程度を示す等級文字 - ・内部の磁気コントロールで、スイッチがON/OFF
- ・扉の保持と、開閉スイッチの両機能を装備
- ・耐薬品性良好
- ・外部電源不要
- ・機器装置のコンパクト化に最適
- ・電気接点部にリードスイッチを使用しているため、高い信頼性を発揮
- ・開閉10万回を保証
- ・接点容量が大きく、回路構成の幅を広げられる
- ・横型・縦型2方向からネジ止めが可能
使用用途
・洗浄工程をともなう扉の開閉検知
・雨水がかかるような、屋外環境の開閉部 など
製品紹介動画
仕様
| 品番 | SW-ROA-01 | SW-RCB-01 |
|---|---|---|
| 磁性体吸着時動作 | ON | OFF |
| 磁性体開放時動作 | OFF | ON |
| 吸着力 | 35N | |
| 接点動作 | NO | NC |
| マグネット | ネオジム | |
| ケース | PP 黒 | |
| リード線 | フッ素樹脂、AWG#22、115㎜ | |
| 取付ネジ締付トルク | 0.21Nm以下 | |
| スイッチ種類 | リードスイッチ | |
| スイッチ接点容量 | 最大10W | |
| スイッチ使用電圧 | 最大100VDC | |
| スイッチ使用電流 | 最大0.5A | |
| スイッチ初期接触抵抗 | 最大0.15Ω | |
| 吸着耐久回数 | 10万回以上 | |
| コネクタ | 02R-JWPF-VSLE-S | |

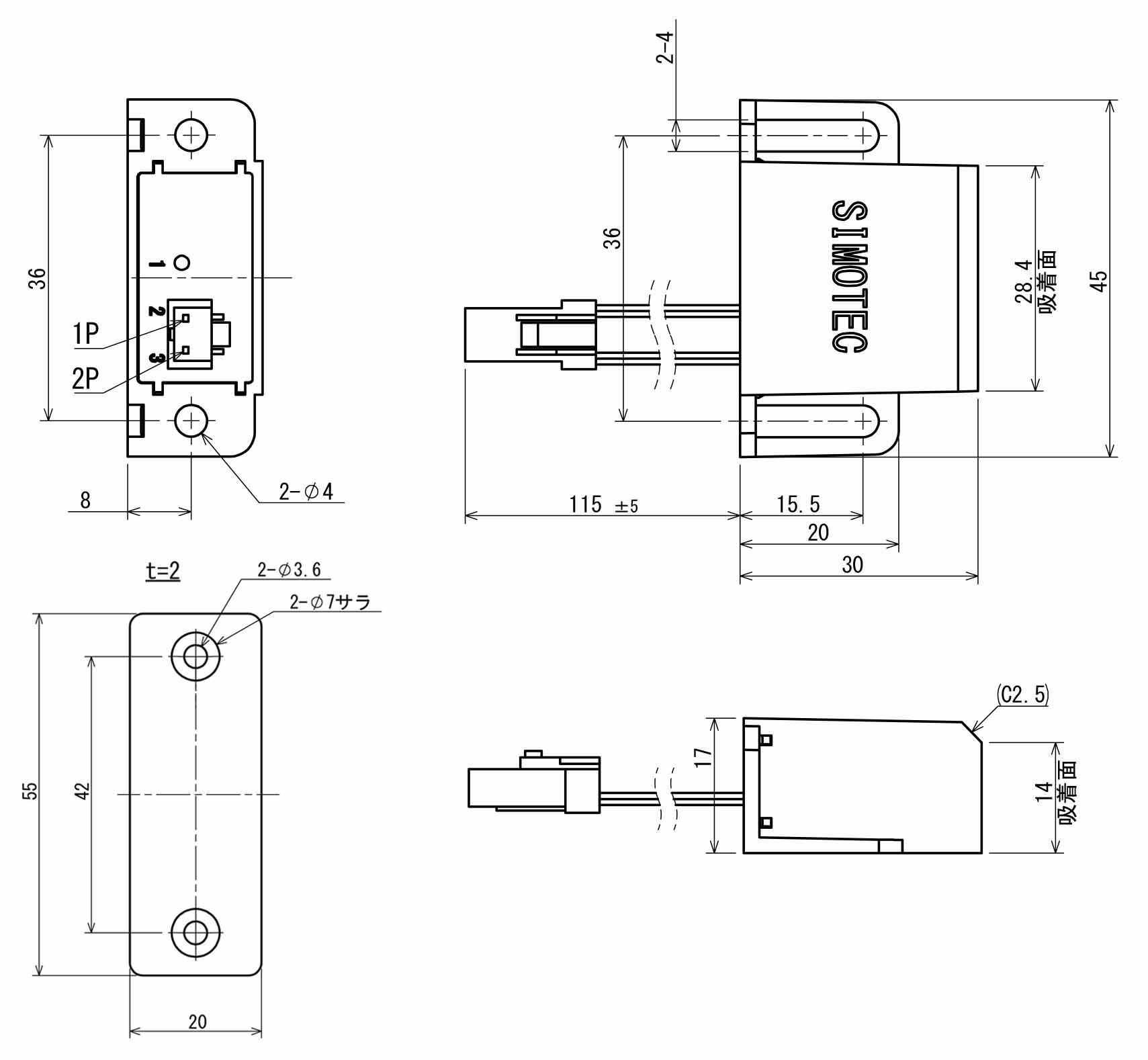

| サイズ |  |
|
| 使用温度 | -5～45℃ | |
| 保管温度 | -10～50℃ | |
使用上の注意
・本製品に過大な衝撃を加えるとスイッチ内部が破損し、故障する可能性がありますので注意してください。
・強磁場中での保存･使用は行わないでください。
・誤動作する可能性がありますので、周囲に吸着板以外の磁性体を近づけない状態でご使用ください。
・本製品の吸着面に磁気ギャップを生じさせるものが付着しますと、 動作が不安定になる場合があります。
・吸着板は当社推奨品（セット販売）をご使用ください。
・食品や飲料水が直接触れる用途ではご使用にならないでください。
