スマートマグリンクとは？

AGV（無人搬送車）と台車の自動着脱を可能とする連結装置です。
瞬間通電でON/OFFの切り替えが可能です。 無通電で牽引を維持できるので、非常に省電力です。
物流センターや工場の省人化に寄与できます。

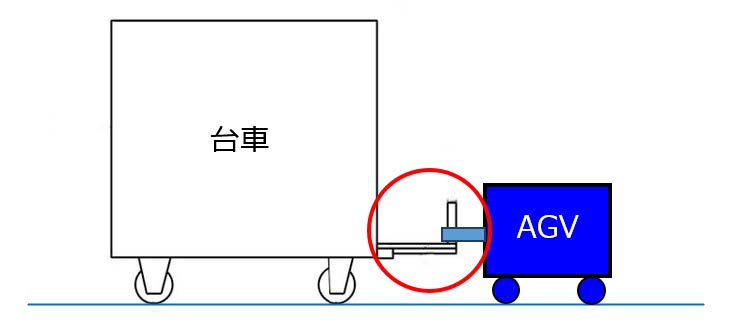

　　　　　　　　　　　　　　＜活用イメージ＞

特長

■省電力性能

ロック及びロック解除時のみ通電する、省電力な電磁デバイスです。
AGVの電源(DC24V)で稼働し、消費電力が小さいため、バッテリーに大きな負荷を与えません。

■確実な自動着脱

構造がシンプルで、連結／切り離しミスがなく、メンテナンス性にも優れています。

■ポール連結方式のメリット

ポールと連結することにより、AGVと台車の間に段差や傾きなどがあっても吸収することができます。
（屋外など走行路面状態のよくない環境での採用実績があります。）

■連結治具としての標準製品提供

幅広いメーカーのAGVに標準接続できます。

基本的な動作

牽引する台車にポールを装着することが前提です。

■連結

①AGVがバックで台車に近づく。（磁気誘導や視覚認識などのAGV側の機能による動作）
②本製品のスライダーを台車のポールが押し込むとフックが閉まり、ロックします。
③連結が完了し、AGVは牽引をスタートできます。

■切り離し

①AGVが停止位置で停止します。
②フックのロックを解除します。
③AGVと台車の連結が解かれた状態になり、AGVは単独で戻ります。

信号授受

■連結

台車側ポールに本製品のスライダーがロック位置まで押し込まれる → AGVに信号を送信 → AGVが本製品のフックをロック

■切り離し

AGVが停止 → AGVからロック解除の信号を送信→ AGVが本製品のフックのロックを解除
※信号のやり取りはAGVメーカーにより考え方は異なります。

仕様・寸法図

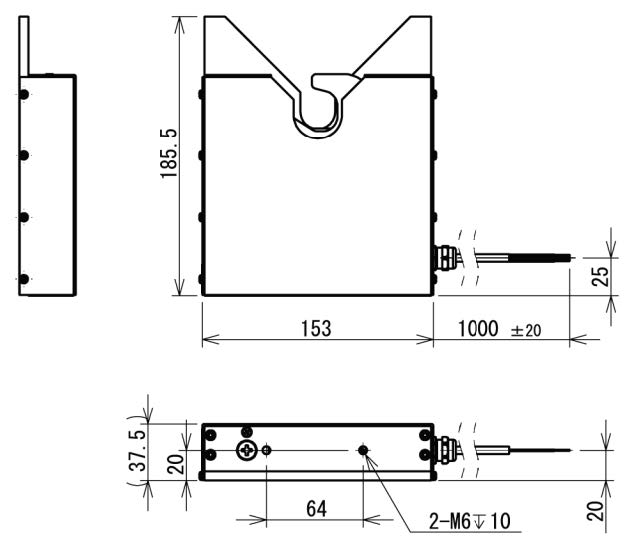

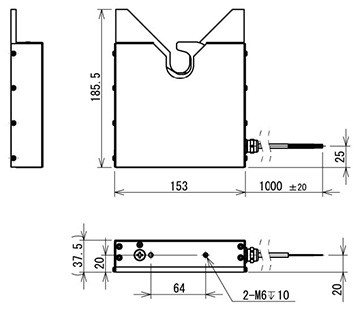

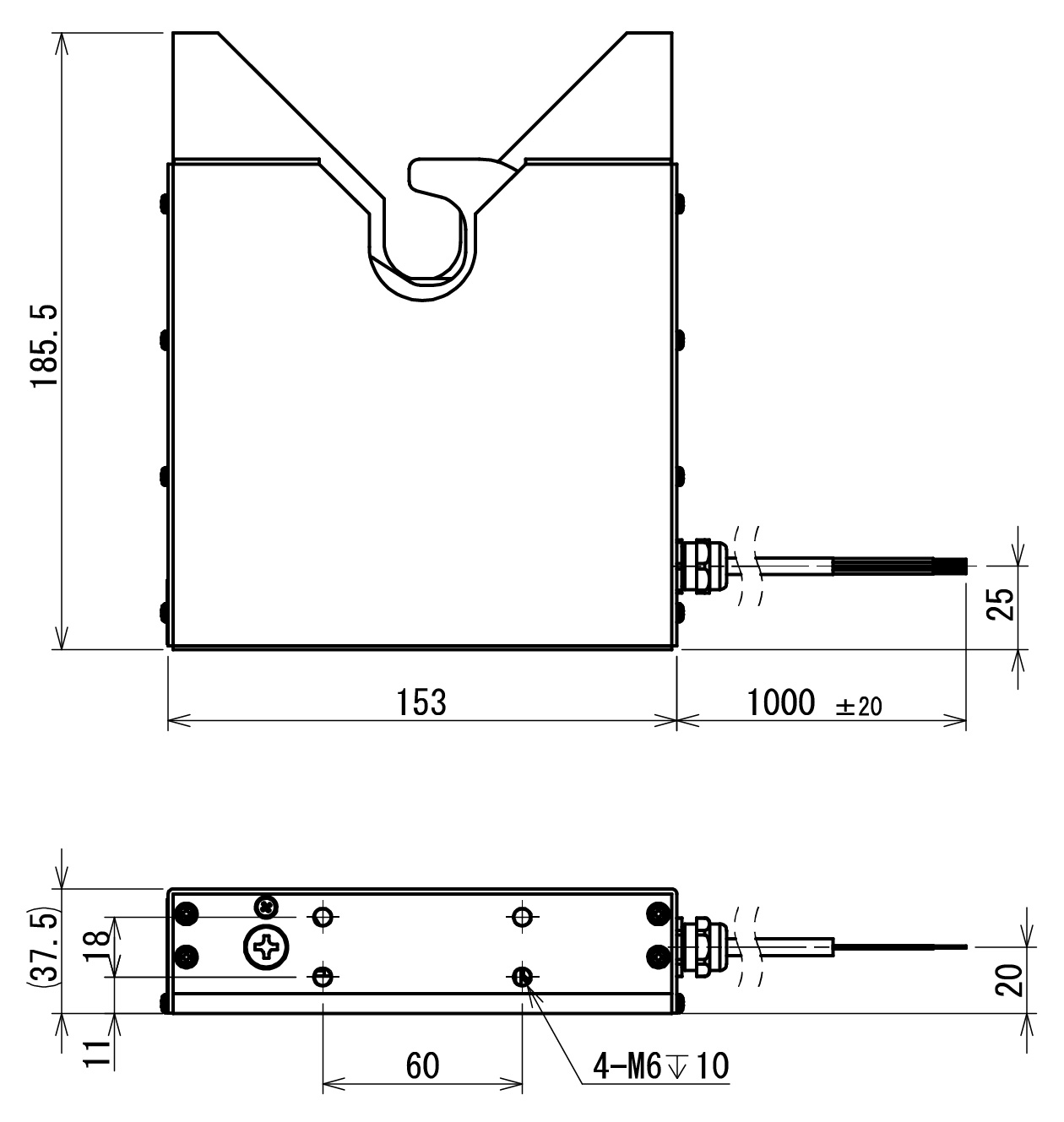

寸法図
牽引能力		1000N
電源電圧		24V
電流		0.44A
最短通電時間		1秒
