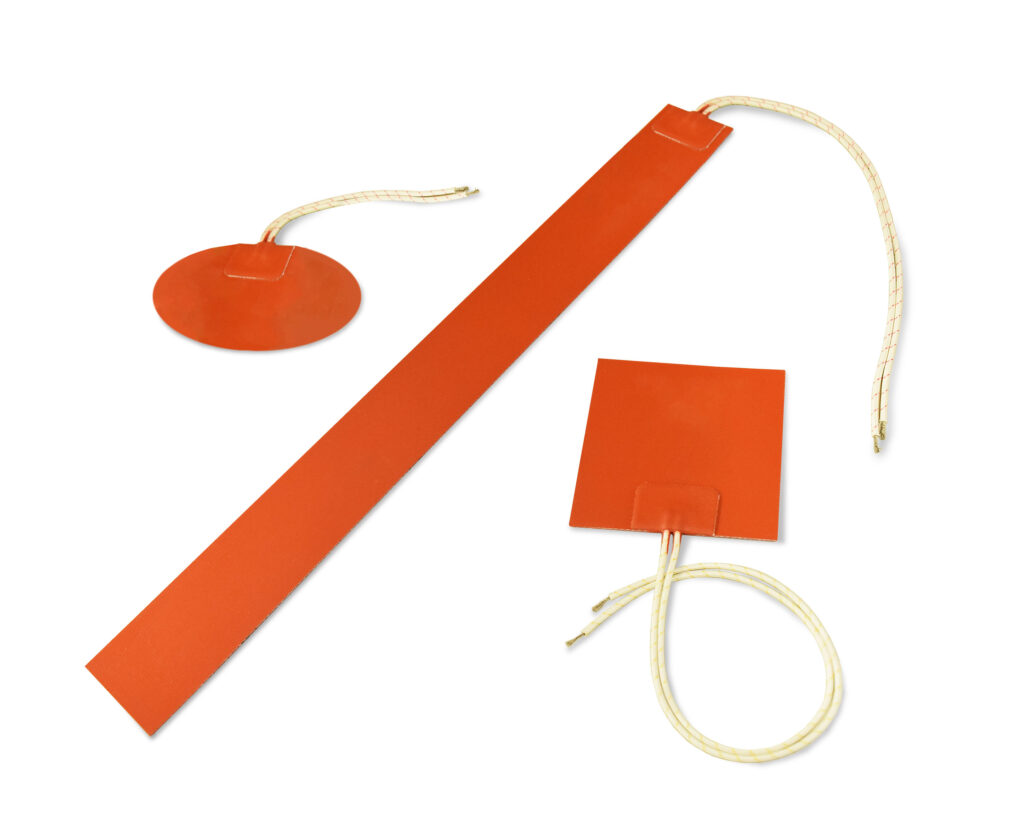

形状加工がしやすい面状ヒーター
概要
形状の自由度が高く、180℃まで使用可能なヒーターです。形状は丸、三角、穴開けが可能で、平面から立体まで伏在な形状加熱・加温に対応します。発熱素子パターンは設計の自由度が高く、部分的に疎密をつけることが可能です。 薄い、軽い、柔軟性、耐水性、耐薬品性などに優れ、使用環境に合わせた設計が可能です。
特長
- ・高耐熱（180℃）と柔軟性を兼ね備えています
- ・高温環境でも安定して機能し、様々な産業分野で活用できます
- ・自由自在な形状・パターンで設計が可能です
- ・オーダーメイド製造のため、用途にあった設計が可能です
- ・配管などに合わせた設計ができます
使用用途
・各種工業用製品
・配管加熱用
・ドラム缶用
・半導体装置用
・結露防止用
・医療機器 など
仕様
仕様例
| 発熱体 | ニッケルクロム系合金・SUS合金 |
|---|---|
| 絶縁層 | ガラスクロス入りシリコンゴム |
| リード線 | 各種耐熱電線 |
| 使用可能電圧 | 100V／200V（AC、DC） その他電圧はお問合せください |
| 使用温度範囲 | ｰ55℃～180℃（MAX：発熱素子上表面） |
| 最大ワット密度 | 0.55W/c㎡ |
| 電力許容差 | ±10%、±15％ |
| 絶縁抵抗値 | DC500Vメガーにて100MΩ以上 |
| 耐電圧 |
150V以下のもの 1000V/分
150Vを超えるもの 1500V/分
|
| 厚さ | 1.5mm（端子部除く） |
| タイプ | 標準タイプ | 耐熱タイプ |
|---|---|---|
| 熱特性 | ||
| 連続使用温度（℃） | 200 | 250 |
| 最高到達温度（℃） | 250 | 300 |
| 空気中における表面温度経過 |  |
|
| 電気特性 | ||
| 容量交差（%） | ±10 | ±10 |
| 絶縁抵抗値 | 1000Ω以上／DC500V | 1000Ω以上／DC500V |
| 耐電圧（V/1min） | 1500 | 1500 |
| 電力密度（W/㎠） | 0.6～0.8 ※取付け環境や温度制御による密度幅があります。 |
1.0～1.5 ※取付け環境や温度制御による密度幅があります。 |
| 昇温特性 |  |
|
カスタマイズ実装例
| 使用タイプ | 外観形状例 | サイズ例(mm) | 温度調節 | 重量 | 電気容量 |
|---|---|---|---|---|---|
| 200リットルドラム缶用 |  |
250 x 1780 | 0～200℃可変 | 約5kg | 200V 2000W |
| 20リットルペール缶用 | 200 x 860 | 0～200℃可変 | 約4kg | 200V 800W |
|
| 1斗（18リットル）缶用 | 250 x 900 | 0～200℃可変 | 約5kg | 200V 1000W |
|
| 1M・25mm幅 |  |
25 x 1000 リード長 500mm |
– | – | 100V 120W |
| 2M・25mm幅 | 25 x 2000 リード長 500mm |
– | – | 100V 250W |
|
| 1M・50mm幅 | 50 x 1000 リード長 500mm |
– | – | 100V 200W |
|
| 2M・50mm幅 | 50 x 2000 リード長 500mm |
– | – | 100V 300W |
注意事項
- ・ヒーター表面温度は180℃以下に制御してご使用ください
- ・ヒーターを重ねて使用しないでください
- ・平面状のヒーターを丸めて使用しないでください
- ・湿度の高い場所、水のかかる恐れのある場所では使用しないでください
- ・発熱体の表面およびリード線などにキズを付けないでください
- ・ヒーターは被加熱と完全に密着させてご使用ください 局部の異常発熱、焼損の原因となります
