軽く開き、ゆっくり閉まる
特長
- ・回転力を減衰させ、蓋などの動きを緩やかにし、手を放してもソフトでスムーズな品位ある動きを実現します。
- ・軽く開きゆっくり閉まる、一方向にトルクが発生するタイプのダンパーです。
- ・ワンウエイ機構内蔵で、薄型・軽量のコンパクト設計です。
- ・何回転でもトルクを発生する無限角タイプです。
- ・フリー方向のトルクは0.1N・ｍ以下と極めて小さくなっています。
- ・ギア列を組み込むことで、比較的重い蓋にも対応可能です。
使用用途
・蓋やカバーの開閉部・操作部
製品紹介動画
仕様
| トルク | ギア | その他 | |||
|---|---|---|---|---|---|
| 定格※1 | 5±3mN･m | 種類 | 標準平歯車 | 回転方向※2 | 時計方向(CW) 反時計方向(CCW) |
| 10±3mN･m | 歯形 | インボリュート並歯 | |||
| 15±4mN･m | 歯数 | 16 | |||
| 20±5mN･m | モジュール | 0.8 | 耐久※3 | 20,000サイクル | |
| 25±6mN･m | 圧力角 | 20° | |||
| 基準ピッチ円 | Φ12.8 | ||||
※1：常温（20℃～25℃）、20rpm時測定
※2：ギアを上から見て、それぞれトルクが発生する方向です。
※3：CW1回転/1秒⇒ 停止/1秒⇒ CCW1回転/1秒⇒ 停止/1秒のサイクル
種類

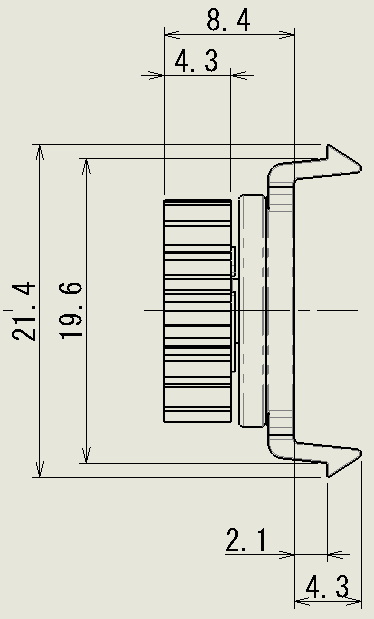

| フラット M2型 | フラット M3型 | 縦型 | スナップフィット型 |
|---|---|---|---|
 |
 |
  |
   |
| 取り付け用ネジサイズ：M2 | 取り付け用ネジサイズ：M3 | 取り付け用ネジサイズ：M3 |
