動作位置の検出が可能
概要

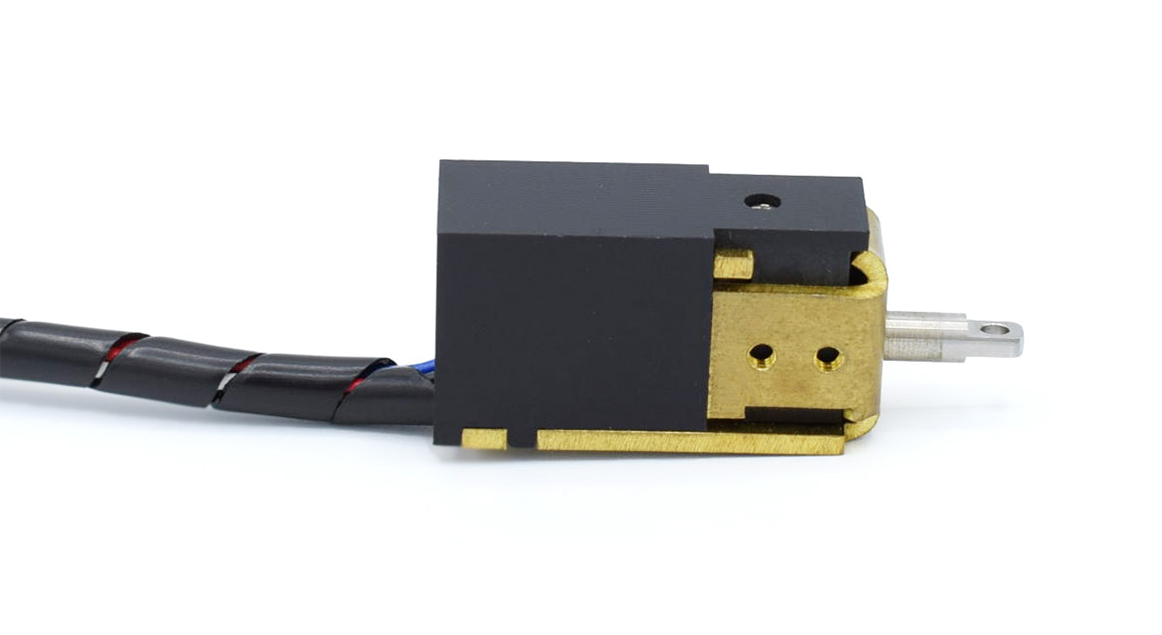

可動鉄心の動作位置を検出するセンサーを内蔵したソレノイドです。 ON/OFF時の動作状態をセンシングし、動作完了を信号として出力します。
これまでのソレノイドでは把握できなかった「動作していない」「所定の位置まで到達していない」といった不具合についてもソレノイド単体で可視化できるようになります。これにより、生産ライン全体の品質向上とトラブルの抑制に貢献します。
また、磁気回路を利用したセンシング方式を採用しており、小型化にも対応しています。そのため、省スペース設計が求められる装置にも組み込むことが可能です。
特長
- ・ 動作完了を的確に検出 可動鉄心の位置を直接センシングします。 ON/OFFそれぞれの動作完了付近で信号が切り替わるため、「動作したつもり」を防止します。
- ・不具合を迅速に可視化 「動作しない」「動作途中で止まっている」といった異常時は信号が切り替わらず、不具合を迅速に検知可能です。
- ・小型、省スペース設計 磁気回路を利用したセンシング方式を採用しているため、外付けセンサーは不要です。 そのため、装置の小型化、配線削減に貢献します。
- ・ライン品質、稼働率の向上 以下の改善が期待できます。 ・NG品の大量発生を防止 ・異常発生時の原因特定を迅速化 ・無人、省人化ラインにも最適
使用用途
-
【機能面】
- ・生産ラインのロック、ストッパー確認 ロックピンの確実な作動確認により、ライン停止、品質不良を防止
- ・安全機構、カバー制御 動作完了信号を用いたフェールセーフ設計に対応
- ・電気錠の施錠・ロック機構 扉やシャッターの確実な施錠確認により、不正侵入や危険エリアへの立ち入りを防止
- ・自動組立機、検査装置 治具や可動部の位置決め完了確認に使用。誤動作防止に貢献
- ・無人運転、省人化設備 目視確認不要。常時監視にも対応可能 ※ソレノイドの通電によって発生する磁気を検出するため、コイルに電流が流れていない場合は、検出できません。 常時監視の場合、短時間の通電による磁場の発生が必要です。
- ・ロッカー、装置の蓋や扉、自動販売機、精算機 遠隔からの解錠・施錠状態のデータ管理に使用。セキュリティと鍵管理の効率化に貢献

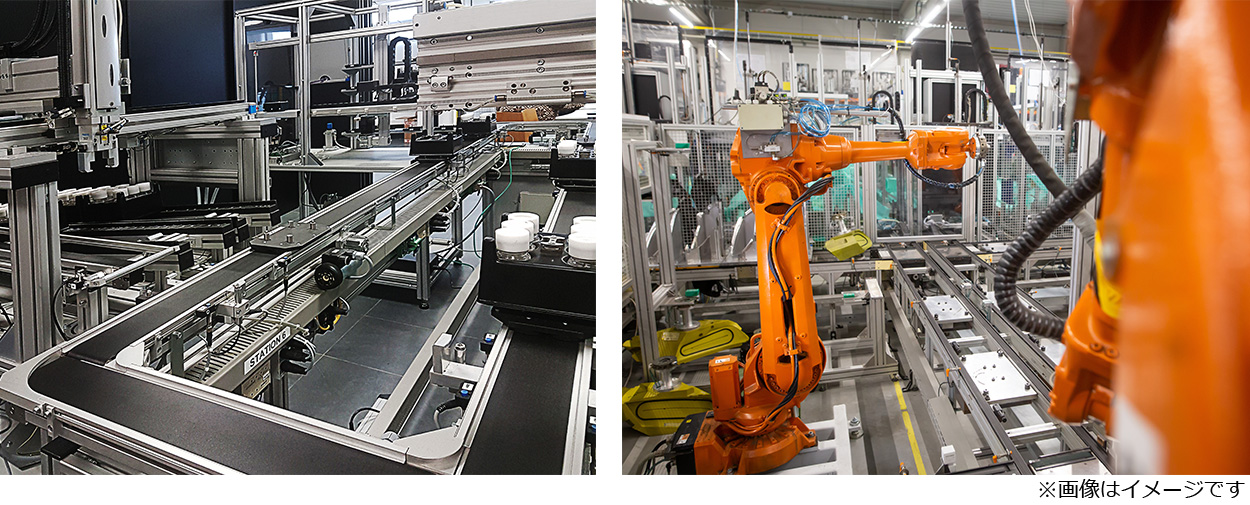

【活用シーン】
紹介動画
仕様例

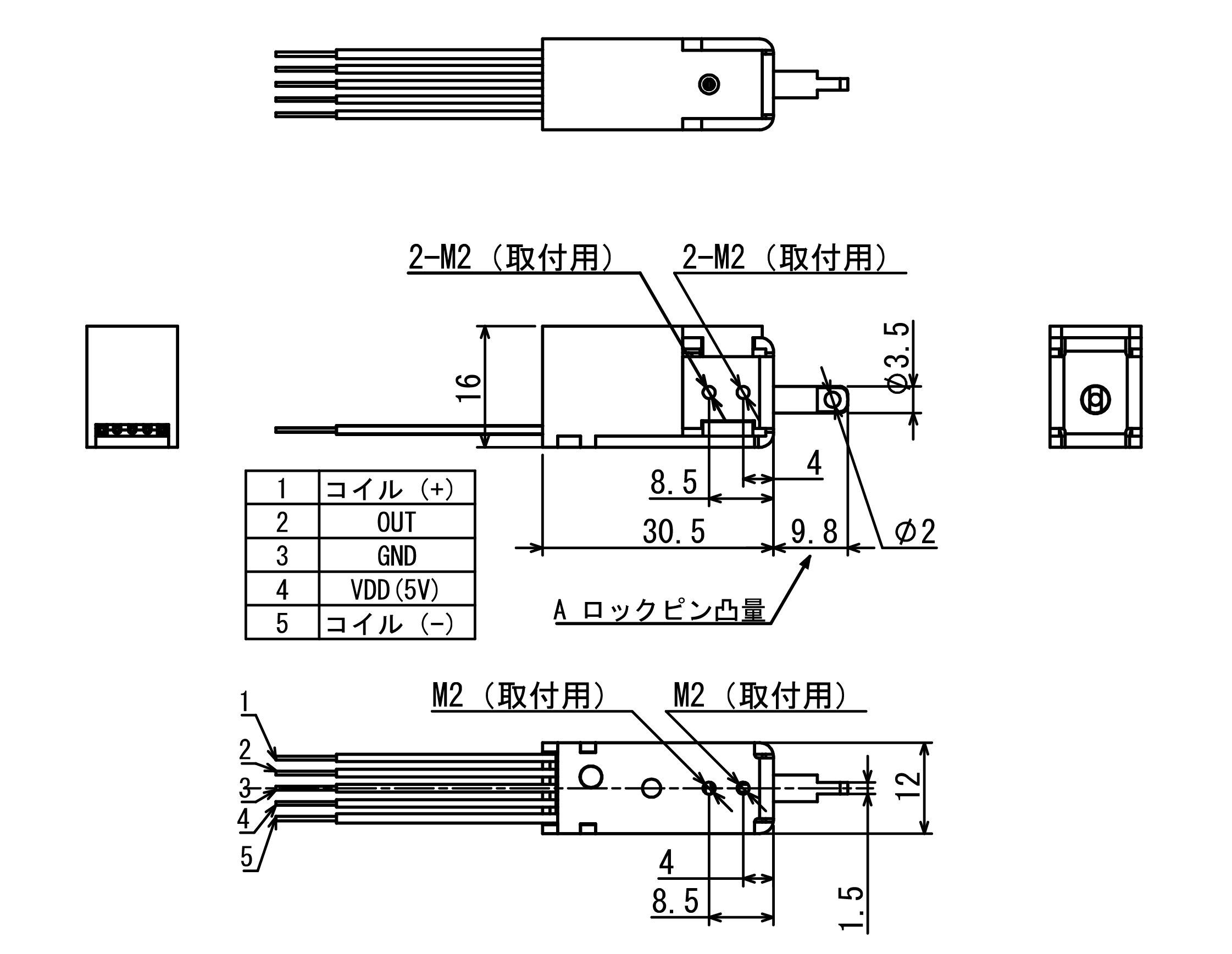

| サイズ、ピン配置（寸法図） | 40.3×12×16mm 詳細寸法は下図参照  |
|
|---|---|---|
| 重量 | 18g | |
| ストローク | 3.5mm | |
| 取付方法 | ネジ固定式（M2x6）※下面、両側面に各2カ所ネジ穴あり | |
| 使用温度範囲 | -5℃～45℃ | |
| 保存温度 | -20℃～60℃ | |
| 耐久性 | 10万回 | |
| 外装部品 | ケース | ABS（Black） |
| フレーム | C2680（真鍮） | |
| ロックピン | SUS304 | |
■ソレノイド部
| 定格電圧 | 5V※連続通電可能 |
|---|---|
| 最大印加電圧 | 14V※0.2秒、停止時間10秒以上 |
| コイル直流抵抗 | 36Ω※20℃環境下 |
| 吸引力 | 0.22N以上※ストローク3.5ｍｍ、DC12V印加 |
| 吸着力 | 1.24N以上※ストローク0mm、DC12V印加 |
■センサ部
| 定格電圧 | DC5V | |
|---|---|---|
| センサ出力電圧 | コイル通電OFF | 0V【参考】凸量9.8mm時 （寸法図A部） |
| コイル通電ON | 5V【参考】凸量6.3mm時 （寸法図A部） | |
使用上の注意
- ・本品は、ソレノイドに発生する磁気を検出することで、可動鉄心の位置を検出します。そのため下記のような磁気に影響する環境下では、検出位置が変化する可能性があります。 ・強い磁石の近くで使用する場合。 ・大電流を流すケーブルの近くで使用する場合。 ・磁石が吸着する鉄などが周辺にある場合。
- ・本品は、防水対応ではありませんので、水のかかる環境あるいは結露が発生する環境での使用は避けてください。
- ・取付ネジの締め込み深さは、製品表面から3mmまでになります。それ以上になる長さのねじは、内部構造と干渉しますので、使用しないでください。
- ・本品に使用のソレノイドは、スペックシートの内容になります。それを超える条件での使用は考慮されていませんので、ご注意願います。
- ・使用する吸引力やストローク、動作方向（プル方向、プッシュ方向）が異なる場合は、別途お問い合わせください。
- ・本品は、ソレノイドで発生する吸着力を基にした設計となっていますので、過大な力や荷重がかかった場合、破損する可能性がありますのでご注意願います。
- ・ソレノイドで発生する磁力が心臓ペースメーカーに影響する可能性がありますので、ご注意ください。
- ・ソレノイドのON/OFF動作により、電気回路にノイズ等の影響がある可能性がありますので、そのような環境でご使用の際は、実機で検証いただきご使用ください。
- ・本品は、参考としての提示になりますので、具体的なご使用をお考えの場合は、お問い合わせ願います。
