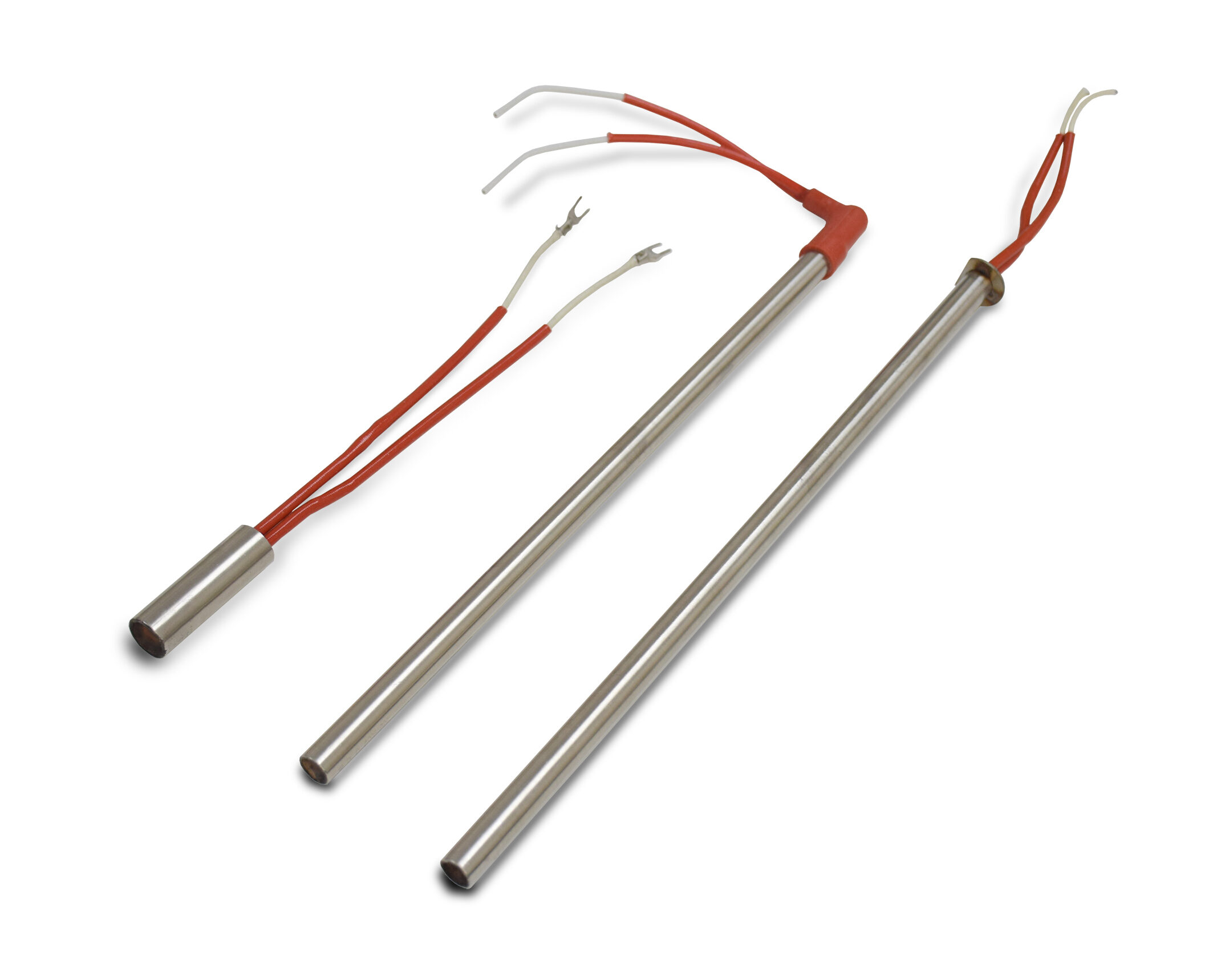

カートリッジヒーター

特長

  • ・金属部に設けられた挿入孔に差し込んで使用されるタイプのヒーターです
    ・取付や交換が容易なため、電熱体として広汎的な製品です。
  • ・【高絶縁性】
  •   絶縁体であるマグネシアに撥水効果のある特殊なパウダーを混ぜ合わせ、マグネシア自体に湿気を寄せ付けない効果をもたらしています
  • ・【高ワット密度】
  •   高い電力密度に優れ、金属プレートはもとよりプラスチックや液体の加熱にも適合します
  • ・【堅牢な構造】
  •   機械的振動や衝撃にも長期使用に耐える堅牢な構造です
  • ・豊富なサイズと形状バリエーションをご用意しています

使用用途

・射出成型機の金型部加熱部品
・チクソウモールド用金型加熱部品
・シェルモールドの金型加熱部品
・包装機の熱シール部加熱部品
・H&C用金型の加熱部品

仕様

RoHS対応品</span >

仕様例
タイプ 低温タイプ 高温タイプ 超高温タイプ
口径(mm) φ8~φ50 φ6~φ12 φ6.25(1/4 inch)~φ57.2(2.25 inch)
発熱長サイズ(mm) 30~300 30~600 25.4(1 inch)~152.4(6 inch)
接合部外観
形状バリエーション 標準リード線型

全フレキシブルリード線型

テフロンシール型

絶縁スリープに打ち込まれたピン型

編組ステンレススチールスリーブ型

磁器と金属のシール型

磁器ビーズ型

サーモカップル内蔵型/ホットライナーシステム専用プローブ用ヒーター

直角リード線型

編組ステンレススチール型 直角リード線付

溶接されたフレキシブルコンジット型

型鉄で曲げたフレキシブルコンジット型

フレキシブルコンジット型直角リード線付

フレキシブルコンジット型90°のエルボー付

直角型エルボー付

フレキシブルコンジット型銅カプラー付

テフロンシール型NPTブッシング付

NPTブッシング付

ステンレススチールフランジ型
カスタマイズ バリエーション リード線保護、リード線屈曲、リード線耐熱、防滴、リード線角度曲げ、超高ワット密度、均熱、フランジ付
電力密度(W/cm^2) ~3.0
※取り付け環境や温度制御による密度幅があります。
3.0~20.0
※取り付け環境や温度制御による密度幅があります。
20.0~30.0
※取り付け環境や温度制御による密度幅があります。
