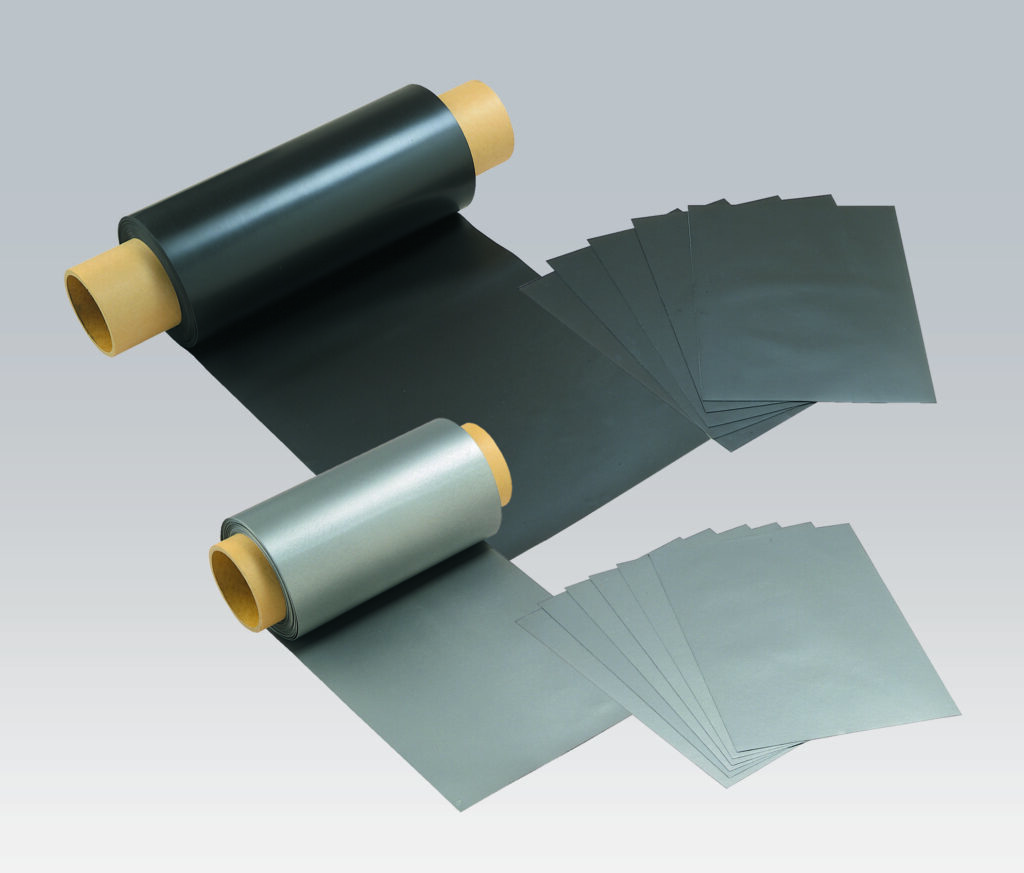

電磁波ノイズエネルギーを吸収・抑制する磁性分含有シート
特長
- ・低周波から高周波までのノイズ抑制効果があります
- ・透磁率が高く、ノイズ抑制効果に優れています
- ・難燃規格（UL94 V-0）を満足しています
- ・柔軟性が良好で、自由に形状加工できます
- ・環境対応製品として、全てハロゲンフリー仕様です
- ・素材のシート化技術に優れたノウハウをもたせた電磁波吸収体
- ・ゴム、樹脂等のバインダーと磁性分からなる複合磁性シートです
- ・薄型で高いレベルのノイズ抑制機能を付与した製品です
使用用途
・電子機器のノイズ対策、移動体通信機器、無線機器、情報通信機器、PC、TET/LCD、デジタル交換機器、デジタルカメラ、ゲーム機器
・筐体内の不要輻射防止
・電子部品、回路からの輻射防止
・ケーブルからの輻射防止
・開口部のエッジからの放射防止
仕様
広域周波帯域 抑制シート（SSシリーズ）
| 適用周波帯域 | 500 MHz ～ 3 GHz | 500 MHz ～ 3 GHz |
|---|---|---|
| 厚さバリエーション(mm) | 0.1、 0.12、 0.25、 0.5、 1.0 | 0.12、 0.25、 0.5、 1.0 |
| サイズ | 330mm × 10M～20M | 330mm × 15M～50M |
| 使用温度 | -40 ℃～ 85 ℃ | |
| 透磁率 at=1MHz | 23 μ’ | 35 μ’ |
| 表面抵抗率 | 1 × 109 Ω/□ | 1 × 109 Ω/□ |
| 比重 | 3.1 | 2.9 |
| 難燃性 UL94 | UL94 V0 | UL94 V0 |
| 引張強度 | 2.0 MPa | 3.7 MPa |
| 熱伝導率 | 0.6 W/mk | 1.4 W/mk |
